进口气动小流量调节阀
一、进口气动小流量调节阀 产品概述

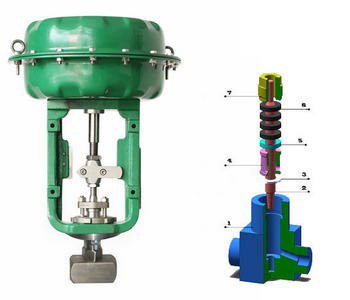

德国沃德WODE的进口气动微小流量调节阀，简称气动小流量调节阀，是由沃德公司针对小流量工况研发的一款产品。它由气动薄膜执行器及微小流量调节阀阀体组成，多弹簧执行机构高度低、重量轻、装备简便。气动小流量调节阀具有体积小、重量轻、性能高、用于微小流量的控制等特点。调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生。气动小流量调节阀适用于液体、蒸汽等介质的主流量调节场合。
二、进口气动小流量调节阀 主要技术参数
公称通径(DN)
G3/8"、1/2"、G3/4"、G1"
阀座直径(dn)
1.5
2
3
4
5
6
7
8
9
10
11
12
15
额定流量系数KV
0.025
0.05
0.08
0.12
0.20
0.32
0.50
0.80
1.00
1.40
1.55
1.85
2.23
允许压差(MPa)
≤公称压力
公称压力(MPa)
1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0或者ANSI Class150～Class2500
配用执行器型号
ZHA/B-11
额定行程(mm)
阀盖形式
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式
螺栓压紧式
密封填料
V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式
单座式
流量特性
等百分比、直线性
注：用于氧气的调节阀德国沃德WODE阀门均选用不锈钢材质，并脱脂去油处理。
三、进口气动小流量调节阀 执行器技术参数
配置执行器类别
ZHA/B多弹簧簿膜执行机构
执行器型号
有效面积(cm2)
200
行程(mm)
10、16
弹簧范围(KPa)
20～100（标准）、20-60、60-100、40-200、80-240
膜片材料
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力
140～400KPa
气源接口
RC1/4"
环境温度
-30～+70℃
可配附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

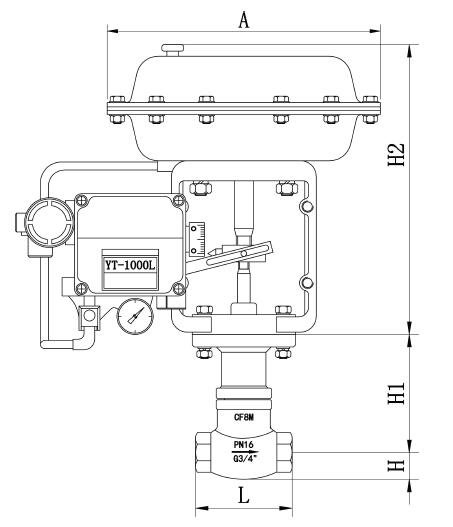

四、进口气动小流量调节阀 结构图
注：由于网站版面的原因，具体外形尺寸请致电沃德各代理商。
