进口气动隔膜调节阀
一、进口气动隔膜调节阀 产品概述
德国沃德WODE的进口气动隔膜调节阀是由多弹簧气动薄膜执行器与隔膜调节阀阀体组成，一般用于氯气介质中，也可称为气动氯气调节阀。气动隔膜调节阀具有结构简单、流路阻小、流通力较同口径的其它阀大，无泄漏，能用于高粘度及悬浮颗粒流体的调节，根据隔膜材料的不同（橡胶或聚四氟乙烯）适用于调节强碱、强腐蚀性介质。由隔膜阀配用气动薄膜执行机构组成。隔膜与阀体间“山”形凸出面进行密封,与外界隔离(无填料函),特别适合于要求耐腐蚀、剧毒场合。气动隔膜调节阀采用模块化设计，可采用不同组合、配用各种附件。
其主要特点如下：
(1) 采用轻型执行机构，高度及重量均可减小30%。
(2) 阀体内表面有多种材料涂复层，避免介质直接接触，承受强阀腐蚀性介质的腐蚀。
(3) 阀门关闭时，内、外泄漏量为零，特别适合于剧毒介质或不允许污染介质的阀节。
(4) 流路简单，阻力小，额定流量系数比同口径单座，套筒调节阀大。
二、进口气动隔膜调节阀 技术参数
（1）阀体参数
公称通径(DN)
15
20
25
32
40
50
65
80
100
125
150
200
250
阀座直径(dn)
300
流量系数
KV
8
12
16
38
60
68
90
500
600
1200
1800
允许压差(MPa)
1.0
0.89
0.6
0.38
0.15
0.09
公称压力(MPa)
1.6、2.5或者ANSI150
额定行程(mm)
10
配用执行器型号
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
/
阀盖形式
标准型(-17～+250℃)
压盖形式
螺栓压紧式
密封填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀体材质
HT200、ZG230～450或下述材质衬里
阀芯形式
隔膜式
流量特性
快开特性
阀芯材料
2Cr13+衬里
（2）执行器参数
执行器类别
ZHA/B多弹簧簿膜执行机构
执行器型号
ZHA/B-56
有效面积(cm2)
350
560
900
1400
行程(mm)
10、16
24
40、60
弹簧范围(KPa)
20～100（标准）、20-60、60-100、40-200、80-240
膜片材料
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力
140～400KPa
气源接口
RC1/4"
环境温度
-30～+70℃
可配附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

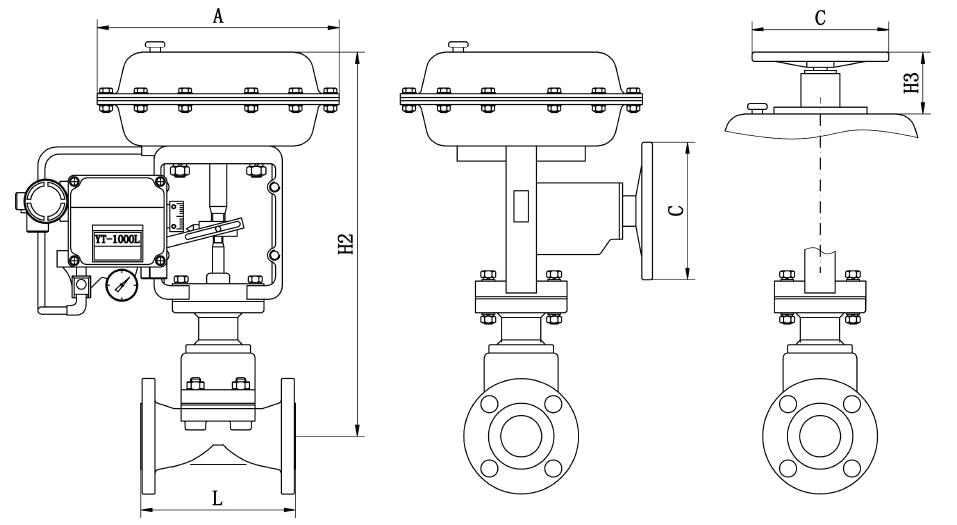

三、进口气动隔膜调节阀 结构图
注：由于网站版面的原因，具体外形尺寸请致电沃德各代理商。
四、进口气动隔膜调节阀 零件材料
阀体
隔膜
丁荃胶、天然胶、聚四氟乙烯波纹
薄膜
丁腈橡胶夹增强涤纶织物
弹簧
60S12Mn、阀体衬里材质及适用范围
五、气动隔膜调节阀 阀体衬里材料适用场合
阀体衬里
使用温度（℃）
适用介质
无衬里
-10～+175
适用于非腐蚀性介质
软橡胶
-10～+85
有很好的耐磨性能，适用于水泥、粘土、煤尘、干燥化肥等
硬橡胶
适用于无机械、盐类、盐酸、镀金属溶液、软水、氯化物、氯气等
氯丁胶
-10～+105
适用于动物油、植物油和润滑油，PH值变化范围很大的腐蚀性泥浆。抗磨损性能良好
丁荃胶
-10～+120
防腐性能和耐磨性能良好，对大部分无机酸和酸性灰浆的耐蚀性最好
搪瓷
适用于温无机酸、氧化酸、卤素、醇类、酯类等化合物
氟46
-10～+190
适用于硫酸、盐酸、氢氧化钠等强腐蚀介质
六、气动隔膜调节阀 隔膜衬里材料适用场合
隔膜材质
丁荃胶（B级）
-40～+100
大部分无机酸如：硫酸、氢氟酸、磷酸等适用，耐蚀性好，同时而各种碱和盐类
天然胶（Q级）
-50～+100
主要用于净化水、无机盐和烯的矿物酸介质
聚四氟乙烯
-10～+150
极优的化学稳定性、耐强酸、浓碱、强氧化剂的腐蚀
