进口气动波纹管调节阀
一、进口气动波纹管密封调节阀 产品概述
德国沃德WODE的进口气动波纹管密封调节阀是在气动单座(套筒)调节阀的基础上加装波纹管来进行密封的，阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围大，流量特性精度高，符合IEC534标准。
气动波纹管调节阀上阀盖采用波纹管密封结构，适用于有毒、易燃易爆易挥发和贵重的金属介质的调节。另外气动波纹管密封调节阀也可用在真空的场合。调节阀的泄漏量符合ANSI B16.104标准。气动波纹管调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。
二、进口气动波纹管密封调节阀 主要技术参数
公称通径(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300
阀座直径(dn)
额定流量系数(KV)
单座
6.9
11
17.6
27.5
44
69
110
176
275
440
630
875
1250
套筒
6.3
10
16
63
155
370
580
900
1300
允许压差(MPa)
3.8
3.2
3.0
2.0
1.8
1.5
1.4
1.0
0,7
0.6
0.5
0.3
0.1
6.4
5.2
4.6
3.7
3.5
3.1
2.6
2.2
公称压力(MPa)
1.6、2.5、4.0、6.4或者ANSI Class150～Class600
额定行程(mm)
60
执行器型号
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56
阀盖形式
波纹管密封型-40～+350℃
压盖形式
螺栓压紧式
密封填料
V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式
单座式、套筒式
流量特性
等百分比、直线型
阀体材质
WCB碳钢、304、316、316L
单座柱塞型阀芯
线性、等百分比
阀芯、波纹管材料
304、316、316L
注：用于氧气的调节阀德国沃德WODE阀门均选用不锈钢材质，并脱脂去油处理。

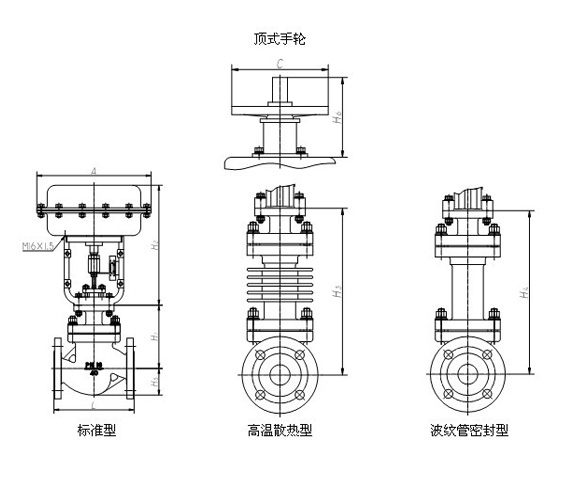

三、进口气动波纹管密封调节阀结构图
注：由于网站版面的原因，具体外形尺寸请致电沃德各代理商。
四、气动波纹管密封调节阀 执行器技术参数
配置执行器类别
ZHA/B多弹簧簿膜执行机构
有效面积(cm2)
350
560
1400
行程(mm)
10、16
24
40、60
弹簧范围(KPa)
20～100（标准）、20-60、60-100、40-200、80-240
膜片材料
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力
140～400KPa
气源接口
RC1/4"
环境温度
-30～+70℃
可配附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)
