进口气动薄膜三通调节阀
一、进口气动薄膜三通调节阀 产品概述
德国沃德WODE的进口气动薄膜三通调节阀，是由多弹簧气动薄膜执行机构和三通分流(合流)阀体组成。气动薄膜执行器具有高度低、重量轻、流通能力大、安装维修简便等优点。气动三通调节阀配用电-气阀门定位器或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，主要应用于控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值气。
气动三通调节阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。阀体为三通结构，即一进两出（分流型），两进一出（合流型），从而达到流体混合升温或降温，或流体不等量分流，适合不同工矿的使用要求。气动薄膜三通调节阀阀体具有结构紧凑、重量轻、动作快、压降损失小、阀容量大、流量特性精度高和维修方便等优点。气动三通调节阀应用于比例调节或旁路调节，适用于石油工业热交换器的流体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。
二、进口气动薄膜三通调节阀 主要技术参数
公称通径(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300
阀座直径(dn)
额定流量系数(KV)
分流阀
6.3
8.5
13
21
34
53
85
135
210
340
535
800
1360
合流阀
-
允许压差(MPa)
3.5
3.2
2.2
1.4
1.38
0.94
0.61
0.51
0.36
0.2
0.19
0.13
公称压力(MPa)
1.6、2.5、4.0、6.4、10.0、16.0、32.0或者ANSI Class150～Class2500
配用执行器型号
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56
额定行程(mm)
16
60
阀盖形式
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式
螺栓压紧式
密封填料
V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式
双导向型套筒式阀芯
流量特性
直线性、等百分比
注：用于氧气的调节阀德国沃德WODE阀门均选用不锈钢材质，并脱脂去油处理。
三、进口气动薄膜三通调节阀 执行器技术参数
配置执行器类别
ZHA/B多弹簧簿膜执行机构
执行器型号
有效面积(cm2)
350
560
900
1400
行程(mm)
10、16
24
40、60
弹簧范围(KPa)
20～100（标准）、20-60、60-100、40-200、80-240
膜片材料
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力
140～400KPa
气源接口
RC1/4"
环境温度
-30～+70℃
可配附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

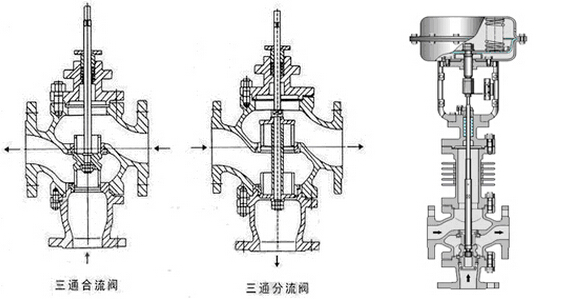

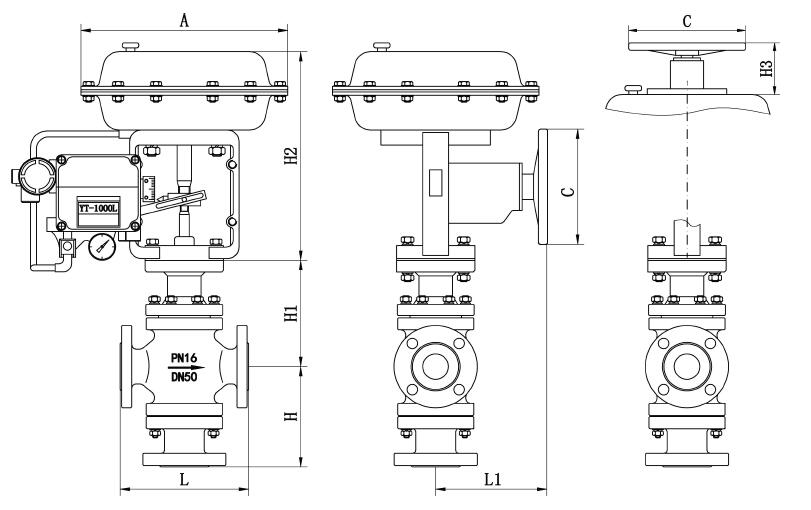

四、进口气动薄膜三通调节阀 结构图
注：由于网站版面的原因，具体外形尺寸请致电沃德各代理商。
