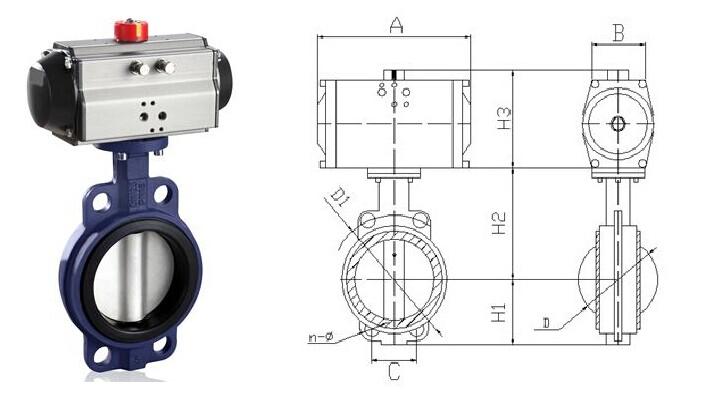

进口气动对夹式蝶阀（进口气动中线蝶阀、进口气动无销蝶阀、进口气动软密封蝶阀）
品牌：德国沃德WODE
进口气动蝶阀是以一定压力（一般小于0.8MPa）的空气，利用气缸内活塞的往复运动转换为回转运动，使蝶阀启闭的阀门。该阀由气缸、机械执行机构和蝶阀本体组成。用户使用时应在输气管路中配装电磁换向阀，空气滤清器、油雾器、节流阀、减压阀等气动附件。通过中控室PLC控制系统，可轻松实现集中、远距离对阀门进行自动化控制，能极大的提高生产效率。
产品特点
轴板无销连接、结构紧凑，扭矩轻，安装、维修方便
以压缩空气为动力，通过电磁换向阀，实现气缸对阀门快速控制，启闭迅速，高效节能，特别适用于有防爆需求的场所
软密封，90°启闭，零泄漏，使用寿命长
采用智能定位器，接收4-20mA电流信号，可自动实现阀门良好的调节性能
采用阀位回信器，输出阀门相对应位置的无源触电信号
根据特殊工况需求，如突然出现停电断气情况，确保阀门处于关闭或开启状态，可以提供常闭型或常开型气动阀门，亦可配置手动操作机构，人力操作
选择不同零部件材质，可适用于多种介质
表面环氧树脂涂层，防腐、美观
适用范围：
进口气动蝶阀适用于温度≤120℃或≤150℃，公称压力≤2.5MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于双向密封和阀体易锈蚀场合，作调节流量和截流介质。
进口气动对夹式蝶阀主要性能参数
产品名称
对夹式气动中线蝶阀
气源类型
清洁、无腐蚀性空气
连接形式
对夹式
单夹式
气源压力
最高8Bar，最低3Bar，一般5.5Bar
公称通径
DN40-DN800
DN50-DN600
气源接口
G1/4" NAMVR标准，可直接安装电磁阀
公称压力
PN10/PN16/PN25
电磁阀电压
AC220V，DC24V
试验压力
壳体试验：公称压力×1.5倍
密封试验：公称压力×1.1倍
定位器输入信号
4-20mA
外表喷涂
环氧树脂涂层
回转角度
0～90°旋转，在开和关位置有±4°调节范围
驱动形式
气动执行器
启闭时间
≤0.5-10S
适用温度
-30℃～180℃
环境温度
-20～70℃
适用介质
水、盐、酸、碱、天然气、空气、醇类、油类、食品、蒸汽等
附件可选
电磁阀、回信器、电气定位器、气源处理三联件（减压器、过滤器、油雾器）、手操机构
进口气动对夹式蝶阀主要零部件可选材料
零件名称
可选材料
阀体
球墨铸铁（DI）、灰铸铁（CI）、铸钢（WCB）、不锈钢（CF8/CF8M）
阀板
球铁覆尼龙（N）、球铁电镀（D）、CF8（P）、CF8M（R）、铝青铜（T）
阀座
乙丙橡胶（EPDM） 、丁腈橡胶（NBR）、 聚四氟乙烯（PTFE）、氟橡胶 （VITON）、硅橡胶（SEP）、耐热EPDM 耐磨EPDM
阀轴
不锈钢416SS 不锈钢316SS 不锈钢304SS 碳钢45#镀镍磷
驱动
铸铝气动执行器
附件
电磁阀、回信器、电气定位器、气源处理三联件、离合式手操机构
注：由于不同工况及用户的不同要求，价格有所差别，具体以代理商报价为准。
