进口自力式流量调节阀
一、进口自力式流量调节阀 产品概述
德国沃德WODE的进口自力式流量调节阀是一个新的调节阀种类，相对于手动调节阀，它的优点是能够自动调节。相对于电动调节阀，它的优点是不需要外部动力，应用实践证明，在闭式水循环系统（如热水供暖系统，空调冷冻系统）中，正确使用这种阀门，可以很方便地实现系统的流量分配；可以实现系统的动态平衡；可以大大简化系统的调试工作；可以稳定泵的工作状态等。因此，自力式流量调节阀在供热空调工程中有着广阔的应用前景。自力式流量调节阀的作用是在阀的进出口压差变化的情况下，维持通过阀门的流量恒定，从而维持与之串联的被控对象（如一个环路，一个用户，一台设备等，下同）的流量恒定，自力式流量控制阀的名称较多，如自力式流量平衡阀，定流量阀，自平衡阀，动态流量平衡阀等，各种类型的自力式流量控制阀，结构各有相异，但工作原理相似。
二、进口自力式流量调节阀 主要技术参数
公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
250
额定流量系数Kvs
4
6.3
8
16
160
280
320
400
有效压力下最大流量(m3/h)
0.02MPa
1.5
2.5
3.5
5.5
9.0
14
22
36
55
70
180
0.05 MPa
12
85
110
-
噪音衡量系数Z值
0.6
0.55
0.5
0.45
0.4
0.35
0.3
0.2
允许压差
PN16
1.6
1.2
1.0
PN40
2.0
阀盖形式
标准型-17～+450℃
压盖型式
螺栓压紧式
密封填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式
单座、套筒型阀芯
流量特性
线性
三、进口自力式流量调节阀 执行器技术参数
有效面积(cm2)
630
节流器压差(MPa)
0.02；0.05
允许上下膜室之间最大压差(MPa)
0.15
材料
膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维
控制管线、接头
铜管或钢管10×1； 卡套式接头：R1/4"

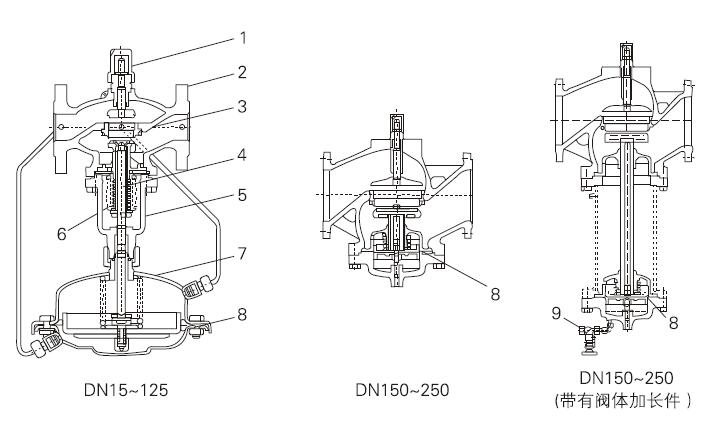

四、进口自力式流量调节阀 结构图
注：由于网站版面的原因，具体外形尺寸请致电沃德各代理商。
五、进口自力式流量调节阀 主要性能指标
控制精度
±5%
允许泄露量 (在规定实验条件下)
硬密封
4×0.01%阀额定容量
软密封
DN15～50
DN65～125
DN150～250
10气泡/min
20气泡/min
40气泡/min
