进口气动套筒调节阀
一、进口气动套筒调节阀 产品概述
德国沃德WODE的进口气动套筒调节阀是采用双密封结构，由多弹簧气动薄膜执行机构和低流阻精小型套筒调节阀阀体组成，别名气动薄膜套筒调节阀。多弹簧执行机构高度低、重量轻、装备简便。精小型阀体流道呈S流线型，气动套筒调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，可用于苛刻的工作条件。气动薄膜套筒调节阀特别适用于泄露量要求不高、阀前后压差较大的场合。
进口气动套筒调节阀主要特点如下：
（1）采用平衡型双密封阀芯，不平衡力下，允许压差大，操作稳定。
（2）阀芯导向面大，可改善由涡流和冲击引起的振荡。
（3）比普通的单、双座调节阀噪声降低10dB左右。
（4）结构简单，装拆维修方便。
二、进口气动套筒调节阀 技术参数
（1）阀体参数
公称通径(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300
阀座直径(dn)
额定流量系数(KV)
直线
10
11
17.6
27.5
44
69
110
176
275
440
630
1000
1600
等百分
6.3
16
63
155
370
580
900
1300
允许压差(MPa)
6.4
5.2
4.6
3.7
3.5
3.1
2.6
2.2
公称压力(MPa)
1.6、2.5、4.0、6.4、10.0、16.0、32.0或者ANSI Class150～Class2500
额定行程(mm)
60
配用执行器型号
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56
阀盖形式
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式
螺栓压紧式
密封填料
V型聚四氟乙烯填料、V型柔性石墨填料
阀体材质
铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、铸钢衬四氟(WCB+F46)
阀芯形式
套筒导向型阀芯
流量特性
线性、等百分比
阀芯材料
不锈钢 (304、316、316L)
注：用于氧气的调节阀德国沃德WODE阀门均选用不锈钢材质，并脱脂去油处理。
（2）执行器参数
配置执行器类别
ZHA/B多弹簧簿膜执行机构
执行器型号
有效面积(cm2)
350
560
1400
行程(mm)
10、16
24
40、60
弹簧范围(KPa)
20～100（标准）、20-60、60-100、40-200、80-240
膜片材料
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力
140～400KPa
气源接口
RC1/4"
环境温度
-30～+70℃
可配附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

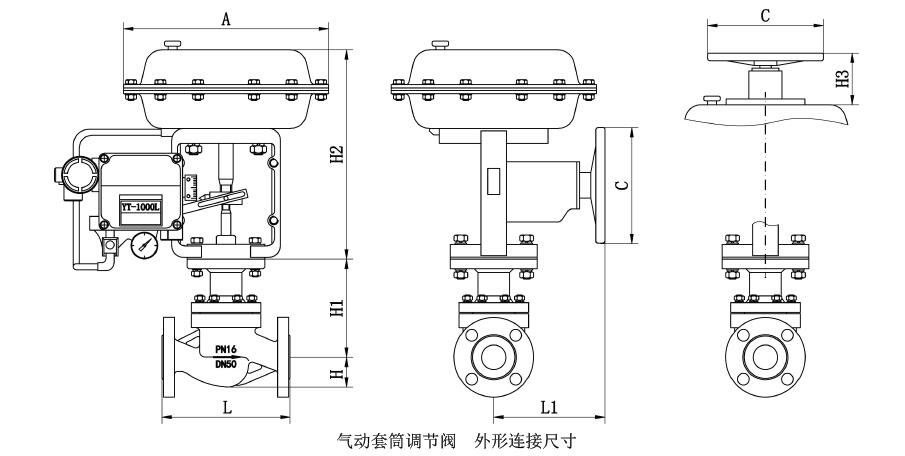

三、进口气动套筒调节阀 结构图
