进口气动薄膜角式调节阀

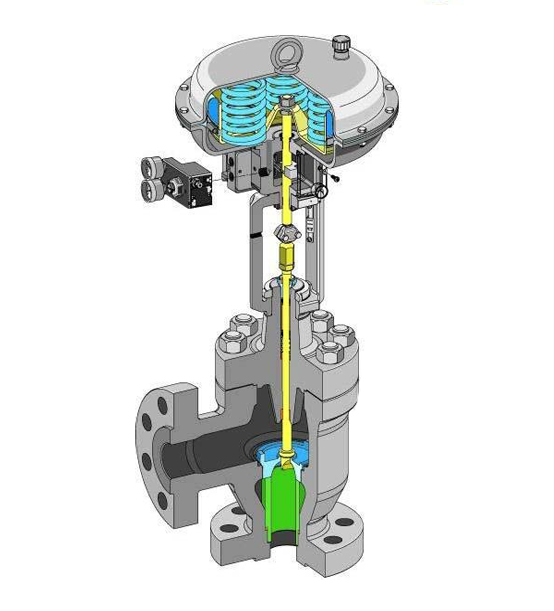

一、进口气动薄膜角式调节阀 产品概述

德国沃德WODE的进口气动薄膜角式调节阀，是采用顶部导向结构，由多弹簧气动薄膜执行机构和角型调节阀阀体组成。气动角型调节阀具有结构紧凑、重量轻、动作快、流体通道呈流线型、压降损失小、阀容量大、流量特性精度高、拆装方便等优点。

气动薄膜角式调节阀配用电-气阀门定位器或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制。气动角式高压调节阀具有体积小、重量轻、阀芯采用顶导向结构，流路简单、阻力小、易于冲洗的特点。

气动薄膜角式调节阀主要应用于控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。气动角式高压调节阀适用于允许泄露量小阀前阀后压差不大的高粘度、含有悬浮物和颗粒状物质的的调节，可避结焦、堵塞，便于自净与清洗的场合。

二、进口气动薄膜角式调节阀 主要技术参数

注：用于氧气的调节阀德国沃德WODE阀门均选用不锈钢材质，并脱脂去油处理。

三、进口气动薄膜角式调节阀 执行器技术参数

配置执行器类别	ZHA/B多弹簧簿膜执行机构
执行器型号	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面积(cm2)	350	350	560	900	1400
行程(mm)	10、16	24	40	40、60	100
弹簧范围(KPa)	20～100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140～400KPa
气源接口	RC1/4"
环境温度	-30～+70℃
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式	气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

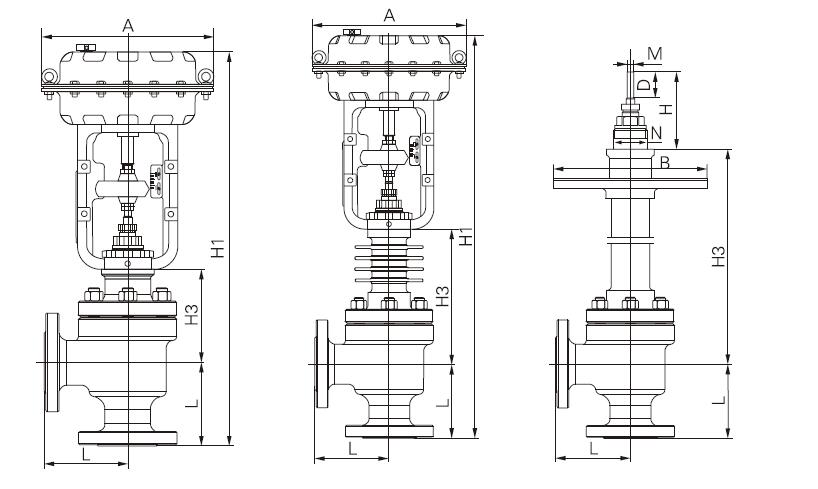

四、进口气动薄膜角式调节阀 结构图

注：由于网站版面的原因，具体外形尺寸请致电沃德各代理商。
