进口气动低温防爆球阀
品牌:德国沃德WODE
进口气动低温防爆球阀分为低温浮动球阀和低温固定球阀两类,对于温度高于-50℃,一般不采用长颈结构,对于温度低于-50℃的球阀,颈部长度一般为250mm,或根据设计和计算确定。主要用于输出液态低温介质如液氮、乙烯、液氧、液氢、液化天然气、液化石油产品等,不但易燃易爆,而且在升温时要气化,气化时,体积膨胀数百倍。德国沃德WODE的进口气动低温球阀经特殊的低温处理,将粗加工的零件置于冷却介质中数小时(2-6小时),以释放应力,确保材料的低温性能,保证精加工尺寸,以防阀门在低温工况时,因温度变化造成变形而导致的泄漏。
进口气动低温球阀主要技术参数:
品牌
德国沃德WODE
公称通径
DN15~200mm
公称压力
PN1.6、2.5、4.0、6.4、10、16MPa或ANSI150-ANSI900
阀体形式
二段式铸造阀体、二段式锻钢阀体、三段式锻钢阀体
阀芯形式
O型球体阀芯
阀轴材质
304、316不锈钢等
阀体材质
LCB、LC3、C304、316不锈钢等
球体材质
阀座密封
PTFE
温 度
LCB≤-46℃、LC3≤-101℃、CF8≤-196℃
适用介质
液氮、乙烯、液氧、液氢、液化天然气等
连接方式
法兰式、焊接式等
特 点
耐低温、开关灵活、密封可靠
注:沃德公司用于液氧的产品都经过禁油脱脂处理、低温处理。
进口气动低温球阀执行器主要技术参数:
执行器型号
GT、AT、AR、AW系列单双作用气动执行器等
供气压力
0.4~0.8MPa
气源接口
G1/4"、G1/8"、G3/8"、G1/2"等
环境温度
-30~+70℃
作用形式
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
附加要求
防爆型、调节型、防护等级
附件选项说明:
根据不同控制和要求可选择下列附件:
回讯器:也叫限位开关,远程反馈开关信号(可选防爆)。
电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)。
三联件:可对气源稳压、过滤、气缸加润滑油。
手轮机构:转动手轮机构,可实现手动开、关阀。
电气定位器:输入4~20mA信号,实现阀门调节功能。

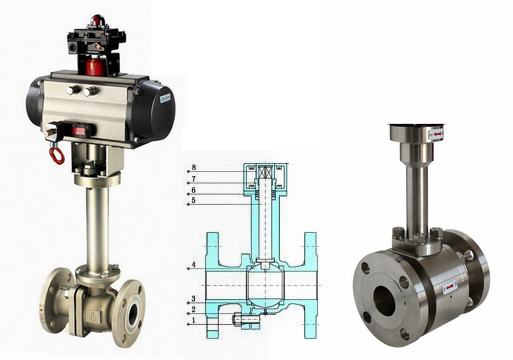

进口气动低温球阀结构图:
由于网站版面的原因,具体连接尺寸请致电沃德各代理商。
由于网页版面的原因本文中所有文字、数据、图片均只适用于参考,该气动低温球阀的性能参数、结构尺寸参数、价格等详情请致电沃德各代理商。德国沃德WODE授权一级代理商:北京永德宝阀门有限公司
