进口气动衬氟调节阀
一、进口气动衬氟调节阀 产品概述
德国沃德WODE的进口气动衬氟单座调节阀是由气动薄膜执行机构直通单座衬氟调节阀阀体两部分组成。气动衬氟调节阀阀体接触腐蚀介质的部位均采用耐腐蚀、抗老化的聚全氟乙丙烯，高压衬氟塑工艺，又采用聚四氟乙烯波纹管密封。气动衬氟单座调节阀具有对酸、碱等高强腐蚀介质和有毒挥发的气体、液体介质流量的调控。因而气动衬氟调节阀广泛适用于化工、冶金、医药等行业中。
该产品主要特点：
（1）耐腐性好：阀体内腔、阀芯、阀座、均包衬有3mm厚的聚全氟乙丙烯，能耐强腐蚀性流体。
（2）密封性能好：采用聚四氟乙烯波纹管和填料双重密封。
（3）泄漏量少：由于阀芯、阀座是软密封的泄漏量远远低于国家Ⅳ级标准。
（4）调节精度高：采用精小型的气动执行机构和电动执行机构，体积小，重量轻。
二、进口气动衬氟调节阀 技术参数
（1）阀体参数
公称通径(DN)
20
25
32
40
50
65
80
100
150
阀座直径(dn)
额定流量系数(KV)
5.0
8
12
70
240
允许压差(MPa)
3.8
3.2
3.0
2.0
1.8
1.5
1.4
1.0
0.6
公称压力(MPa)
1.6、2.5、4.0或ANSI Class150～Class300
额定行程(mm)
16
60
配用执行器型号
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B45
1.6、2.5
压盖形式
螺栓压紧式
密封填料
V型聚四氟乙烯填料
阀体材质
WCB+F46、CF8+F46
阀芯形式
单座柱塞型阀芯
流量特性
线性、等百分比
阀芯材料
304+F46
（2）执行器参数
执行器类别
ZHA/B多弹簧簿膜执行机构
执行器型号
ZHA/B-45
ZHA/B-56
有效面积(cm2)
350
560
900
1400
行程(mm)
10、16
24
40、60
弹簧范围(KPa)
20～100（标准）、20-60、60-100、40-200、80-240
膜片材料
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力
140～400KPa
气源接口
RC1/4"
环境温度
-30～+70℃
可配附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

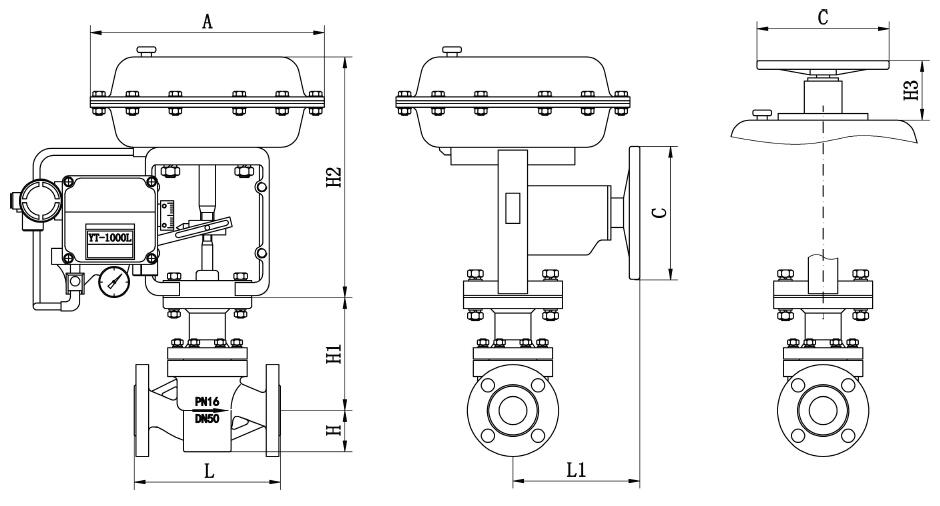

三、进口气动衬氟调节阀 结构图
注：由于网站版面的原因，具体外形尺寸请致电沃德各代理商。
德国沃德WODE的气动衬氟调节阀广泛在各大水厂净化中心、化工厂等使用，比如天津津滨威立雅水业的下属水厂、江苏奥喜埃化工等。
