进口气动疏水调节阀
一、进口气动疏水调节阀 产品概述
德国沃德WODE的进口气动疏水调节阀是针对热电厂设备疏水的蒸汽疏水阀，气动疏水调节阀接近直线的流通设计，减小流阻，二次节流原理，减少冲蚀，增加寿命。气动疏水阀阀芯、阀座采用整体硬质合金，关闭内漏≤VI级，可拆卸中腔密封设计，避开外漏，检修方便等特点，还可在易燃，易爆场合使用， 根据控制系统或调节仪表的信号，切断或开启阀门，从而实现对被控参数的使用要求。因此气动疏水调节阀它主要应用于火电厂等行业的远程控制。
二、进口气动疏水调节阀 主要特点
1、阀门上部由阀盖和填料箱组成，利于很开拆装以及在原地维修。倾斜阀杆的构造和良好的流道形状设计使介质近于直线的方式，阀门具有良好的Cv值，产生比其它形式阀门低的压降。
2、阀门本体上以堆焊硬质合金密封面（密封面表面经过整体硬化处理），结构紧凑。锥形密封面设计使较小的轴向力就可密封，能提供良好的密封和使用寿命。
3、采用阀体中腔导向的阀瓣具有上下两个导引环，阀瓣的顶部和底部同时导向，构成在阀体中腔导向的活塞式阀瓣，可以避开因多种受力不当产生的卡死，表面擦伤，阀杆弯曲，阀瓣振颤等现象。阀瓣底部的导引环将90%的流体以接近直线的方式通过。这些特点使该阀门很适用于电站蒸汽“排放”和“疏水”系统。
4、阀瓣密封面堆焊硬质合金，该合金具有良好的机械特性，抗磨损，耐冲蚀，可保持阀门的使用寿命。
5、阀杆填料采用的特种填料，能起到良好的防漏作用，拆装方便。填料箱与阀体处的密封采用夹316高目柔性石墨垫，以预定的扭矩进行装配。
三、进口气动疏水调节阀主要参数：
公称通径：DN15-DN100或(1/2"-4")
公称压力：1.0Mpa-42Mpa(150LB-2500LB)
适用温度：-20℃≤T≤540℃
适用介质：水、蒸汽等
阀体材质：25+Stellite21；12Cr1MoV+Stellite21；0Cr17Ni12Mo2+Stellite21等
连接方式：法兰、对焊
设计制造：JB/T3595；E101；ANSI B16.34
结构长度：GB/T 12221-2005
压力温度：GB/T 12224-2005
试验检验：JB/T3595
承接焊尺寸按：ANSI B16.34
对接焊坡口尺寸按：ANSI B16.25

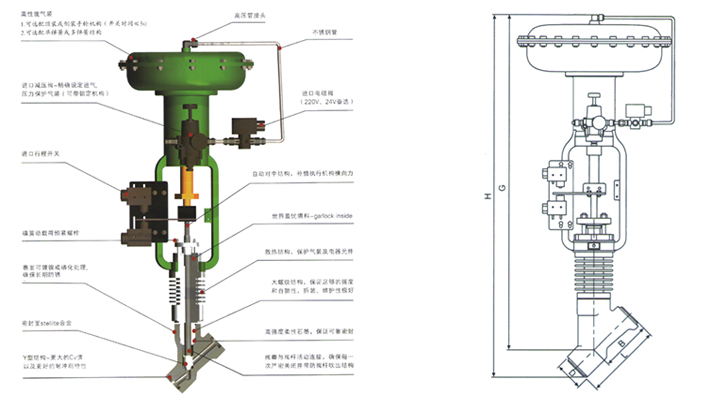

三、进口气动疏水调节阀结构图：
注：由于网站版面的原因，具体外形尺寸请致电沃德各代理商。
四、进口气动疏水调节阀工作原理
Y型气动疏水阀由新系列气动薄膜执行机构和Y型疏水阀二部分组，Y型疏水阀是具有特殊结构的调节阀体二端为焊接式，适用于特定的配管。
气动疏水阀执行机构有正、反二种作用形式；当信号压力增加，推杆伸出膜室的叫正作用，与阀配合构成气关式。当信号压力增加，推杆退入膜室的叫反作用，与阀配合构成开式。
当信号压力输入膜室后，气动疏水阀在膜片上产生推力，压缩弹簧，使推杆移动，带动阀杆，改变阀芯与阀座之间流通面积，直到弹簧的反作用力与信号压力作用在膜片上的推力相平衡，从而达到自动调节工艺参数目的。
