进口电动防爆蝶阀|电动煤气蝶阀|防爆型电动调节蝶阀|进口电动蝶阀|进口电动煤安防爆蝶阀
品牌：德国沃德WODE
进口电动防爆蝶阀是由三偏心蝶阀和引进型电动执行器组成。电动防爆蝶阀的结构形式有：三偏心结构和单偏心结构，密封形式有：金属密封和软密封结构。电动防爆蝶阀接形式分为法兰式和对夹式两种。在温度低于150度以内可选用四氟密封蝶阀，高温工况可选用三偏心硬密封阀体。防爆型电动调节蝶阀可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。电动防爆蝶阀在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
进口电动防爆蝶阀产品特点
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
进口电动防爆蝶阀执行器技术参数
执行器类别
W3610R系列执行器参数
WHQ系列执行器参数
电源电压
标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩
50N·M～1500N·M
50N·M～3000N·M
动作范围
0～90°
0～90°、0°～270°可选
控制方式
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间
10秒/15秒/30秒
18S～112S
保护装置
过载保护
内置过热保护、过载保护
环境温度
-30°～60°
-20℃～+70℃
手动操作
同附带手柄操作
机械离合机构，配手轮操作
机械限位
电气、机械二重限位
2个外部调整螺栓
防护等级
IP55
IP65、IP67、可定制IP68
防爆等级
ExdⅡ BT4
ExdⅡ BT4,ExdⅡ CT6
位置测量
比例控制单元
电位计、比例控制单元
驱动电机
AC可逆电机
鼠笼式异步电机
进线接口
2-PF 1/2〞进线线锁
2个 PF 3/4”
壳体材料
钢，铝合金
钢，铝合金，铝青铜，聚碳酸脂
外涂层
干粉，环氧聚酯，具有超强防腐功能
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次
进口电动防爆蝶阀主要零件材料
零件名称
材料
阀体
球墨铸钢、铸钢、合金钢、不锈钢
蝶板
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈
各种橡胶、聚四氟、不锈钢
阀杆
2Cr13、不锈钢
填料
O型圈、柔性石墨
进口电动防爆蝶阀主要性能指标
公称通径DN（mm）：50～3000
公称压力PN(Mpa)：0.6、1.0、1.6、2.5、4.0、6.4或ANSI150、300、600、900、1500LB
适用介质：水、蒸汽、油品、酸类腐蚀性介质等及粉尘颗粒物
适用温度：-29℃≤碳钢≤425℃、-40℃≤不锈钢≤600℃、铬钼钢Cr-Mo steel≤650℃

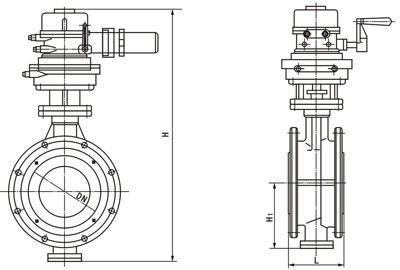

外形尺寸：根据选用的执行器尺寸各不一样，详细尺寸请联系沃德WODE各代理商。
产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！如果您有需要咨询更详细的产品信息；迎联系德国沃德WODE授权一级代理商：北京永德宝阀门有限公司
