进口气动V型调节球阀
一、进口气动V型调节球阀 产品概述
德国沃德WODE的进口气动V型调节球阀是一种直角回转结构的控制阀，它与阀门定位器配套使用，可实现比例调节；与二位五通电磁阀及控制箱配套使用，可实现开关控制。气动V型球阀具有准确的截流物性和控制功能，适用于多种控制场合，结构紧凑，体积小，可紧卧安装等优点。气动V型调节球阀适用于气体、液体、固态颗粒状介质的控制。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此气动V型球阀本产品主要用于石油、化工、造纸、化纤、电力、冶金等工业部门的自控系统。
二、进口气动V型调节球阀 产品特点
（1）气动V型球阀由气动V型球阀体与气动执行机构及其它附件组成。是一种直角回转结构的控制阀。V型球阀长期不需修理，使用时间长。
（2）具有良好的调节特性：气动V型球阀具有一个近似等百分比的固有流量特性及300:1的可调比。因此气动V型球阀可以在广幅的变化范围内提供准确的控制。
（3）流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积上限高，通能力大，流通阻力小，因此可以使用较小的经济有用的阀门尺寸。
（4）气动V型球阀采用双轴承结构，机械稳定性高，启动扭矩小，使阀门具有良好的感应速度。
（5）稳定性：阀体为一个整体结构，操作不受管道压力影响，并可阻止阀体渗漏。
（6）金属阀座的良好密封性：气动V型球阀采用可动金属阀座，具有的助补偿功能，并具有良好的密封性能。在流向上，泄漏量10额定流量系数。
（7）良好的剪切能力：气动V型球阀采有金属硬密封结构，气动V型球阀芯及金属阀座在回转过程中，V型缺口与阀座产生一个剪切力能切断纤维等杂质，并具有自洁功能，阻止阀门卡死现象发生。
（8）气动V型球阀结构紧凑，小巧轻盈，安装方便，维护简便。
（9）气动执行器采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小。执行机构采用全密封防水设计防护等级高。气缸体采用镜面气缸，不需要油润滑，磨擦系数小、耐腐蚀。传动轴承均采用边界自润滑轴承，使传动轴不摩损。
三、进口气动V型调节球阀 主要技术参数及性能
公称通径DN
25
32
40
50
65
80
100
125
150
200
250
300
350
400
额定流量系数Cv
43
78
90
160
360
610
1120
1850
2950
3700
7195
11466
公称压力
PN1.6、2.5、4.0、6.4MPa或ANSI Class150～Class600
强度试验
2.4～9.6MPa
密封试验
1.76～7.0MPa
流量特性
近似等百分比
阀板转角（度）
0°～至90°（可调）
允许泄漏量等级
软密封：不泄露硬密封：≤额定Cv×0.001%
软密封：VI微气泡级，金属密封：≤额定CV×0.065%
动作时间（S/90度）
8.5～30
36～60
可调节比
250:1
300:1
配置执行器
GT、SR、ST、AT、AW系列单双作用气动执行器
控制方式
开关型(开关两位控制)、调节型(4～20mA控制)
注：用于氧气的调节阀德国沃德WODE阀门均选用不锈钢材质，并脱脂去油处理。
四、进口气动V型调节球阀 执行器技术参数
执行器型号
供气压力
0.4～0.7MPa
气源接口
G1/4"、G1/8"、G3/8"、G1/2"
环境温度
-30～+70℃
作用形式
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

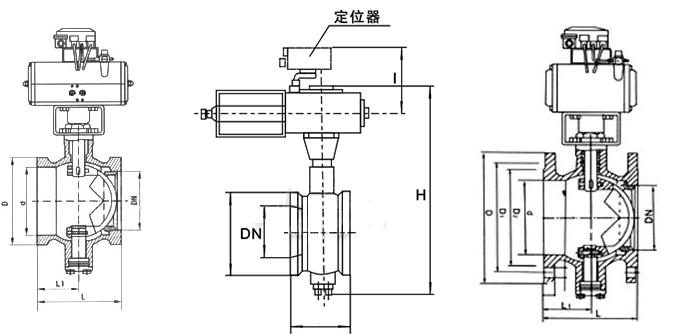

五、进口气动V型调节球阀结构图
注：由于网站版面的原因，具体外形尺寸请致电沃德各代理商。
六、进口气动V型调节球阀 主要零件材料
公称通径mm
DN25-DN400
主要零件
阀体
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni 12Mo2Ti
球体
2Cr13
1Cr18Ni9Ti
1Cr18Ni12MoTi
阀杆
密封圈
聚四氟乙烯 对位聚苯
填料
聚四氟乙烯 柔性石墨
适用 工况
适用介质
蒸汽、水、油品
醋酸类
适用温度
-28℃～ 300℃
七、进口气动V型调节球阀 主要性能规范
公称通径DN(mm)
DN25-400
PN(MPa)
1.0
1.6
2.5
4.0
6.4
试验压力
1.5
2.4
3.75
6.0
9.60
1.1
1.76
2.75
4.4
7.04
低压气密试验
0.5～0.7
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)
进口气动V型调节球阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
