进口气动高压调节阀
一、进口气动高压调节阀 产品概述
德国沃德WODE的进口气动高压调节阀是专为高压系统设计的一种特殊阀门。与气动〔配用电-气转换器〕调节仪表等配合，用于化工、石油、电力等工业部门经营过程的自动调节和远程控制。气动高压调节阀由气动薄膜执行机构和高压调节阀两部分组成。
气动高压调节阀的结构型式为直通单座笼式，阀芯为柱塞形，用于高压差条件下的阀芯，头部渗或镶以硬质合金，以抗高压差情况下的冲刷和气蚀，提高使用寿命。由于压差高，介质对阀芯不平衡力较大，设计时已选用钢度较大的执行机构，一般都配用阀门定位器。气动高压笼式调节阀的动作，来源于信号压力在薄膜上产生的推力，使推杆推动阀芯作相应的移动，既调节阀行程。行程的变化，使阀的流通面积变化，来调节压力、温度、流量和液位等工艺参数。
二、进口气动高压调节阀 技术参数
（1）阀体参数
公称通径(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300
阀座直径(dn)
额定流量系数(KV)
单座
6.9
11
17.6
27.5
44
69
110
176
275
440
630
875
1250
笼式
6.3
10
16
63
155
370
580
900
1300
允许压差(MPa)
≤ 公称压力
公称压力(MPa)
10.0、16.0、25.0、32.0、45.0、75.0或ANSIClass1500～Class4500
额定行程(mm)
60
阀盖形式
标准型(-17～+250℃)、高温型(+250～+450℃)
压盖形式
螺栓压紧式
密封填料
V型聚四氟乙烯填料、V型柔性石墨填料
阀体材质
碳钢（WCB、WCC）、不锈钢（CF8、CF8M、CF3、CF3M、双相不锈钢2520）
阀芯形式
高压笼式单座结构、套筒结构、迷宫式结构
流量特性
线性、等百分比
阀芯材料
不锈钢 (304、316、316L)+STL
注：用于氧气的调节阀德国沃德WODE阀门均选用不锈钢材质，并脱脂去油处理。
（2）执行器参数
配置执行器类别
ZHA/B多弹簧簿膜执行机构
执行器型号
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56
有效面积(cm2)
350
560
1400
行程(mm)
10、16
24
40、60
弹簧范围(KPa)
20～100（标准）、20-60、60-100、40-200、80-240
膜片材料
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力
140～400KPa
气源接口
RC1/4"
环境温度
-30～+70℃
可配附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

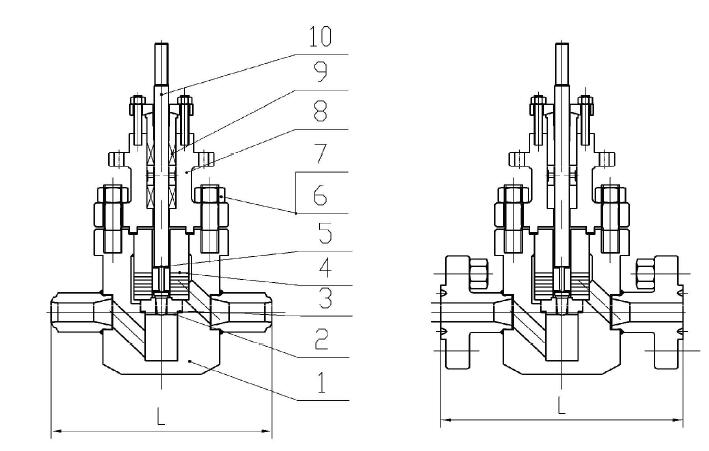

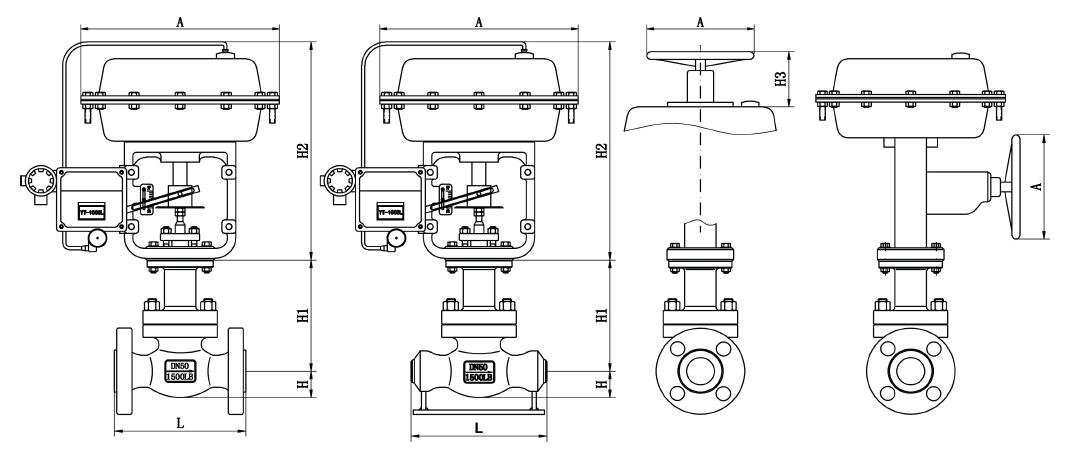

三、进口气动高压调节阀结构图
注：由于网站版面的原因，具体外形尺寸请致电沃德各代理商。
四、进口气动高压调节阀结构特征
1、本系列产品采用完合拆装式结构，操作力距小，阀腔内件（包括阀座、
阀芯、节流组件、密封件等）均可从并阀腔取出，维护保养十分方便，阀体不需从管道上割下，可长期使用。
2、阀芯为柱塞体平衡式结构，操作力距小，调节灵敏高。
3、节流组件由多孔板集流式节流环与套筒式节流套组成，且配以均流罩，
因此具有小流量高压差无气蚀、大流量、调节性能好，流体排出梳流无噪音的综合特性，完全满足了高压差等苛刻工况的要求，有效地实现了高温、高压差流体的流量调节控制，可调性好，调节精度高。
4、节流环可在阀门工作行程的55%之内，实现多级减压节流
5、阀芯和阀座密封面堆焊司钛莱硬质合金，抗冲刷、耐蚀。
