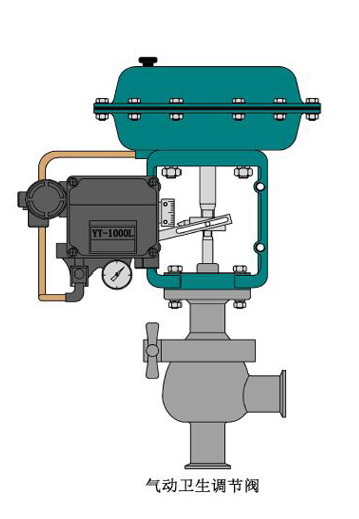

进口气动卫生级调节阀
一、进口气动卫生级调节阀 产品概述
德国沃德WODE的进口气动卫生级调节阀适用于多种压力、温度、流量等物理量调节，如食品、化妆品、洁净蒸汽、酒类、饮料、过程控制场合。气动薄膜卫生级调节阀具有结构紧凑、装拆方便、调节精度高等优点，在压降损失小、流量大、流量精度高，符合IEC534-1-1978标准。
气动卫生级调节阀泄漏量符合ANSIB16.104标准，气动卫生级调节阀配用不同的多弹簧执行机构，输出力大。气动卫生级调节阀角型设计可使阀门自排放，标准电子抛光，光滑表面可达到清洁，无介质积存区域，不会产生潜在的污染。很快的拆装阀体和阀帽，使阀门打开和维修快捷容易，使过程停机时间缩短。
二、进口气动卫生级调节阀 主要技术参数
公称通径 DN(mm)
15
20
25
32
40
50
65
80
100
阀座直径 dN(mm)
额定流量系数KV
线性
5.2
6.3
6.9
11.2
17.6
27.5
44.7
69.3
110
等百分
4.8
5.6
10.5
16
40.5
63.6
额定行程(mm)
10
执行器型号
ZHA/B-22
ZHA/B-23
ZHA/B-34
公称压力
卡箍式、螺纹式、法兰式（无要求按卡箍式连接为准）
阀盖形式
标准型-17～+230℃、高温型+230～+450℃
压盖型式
螺栓压紧式
密封填料
三元乙丙橡胶、聚四氟乙烯
阀芯形式
单座柱塞型阀芯
流量特性
线性、等百分比
注：用于氧气的调节阀德国沃德WODE阀门均选用不锈钢材质，并脱脂去油处理。
三、进口气动卫生级调节阀 执行器技术参数
执行器名称
ZHA/B多弹簧簿膜执行机构
ZHAB-34
有效面积(cm2)
350
560
行程(mm)
10、16
弹簧范围
1.5～3kg/cm2（0.15～0.3MPa）
膜片材料
乙丙橡胶夹尼龙布
气源接口
RC1/4"
环境温度
-30～+70℃
可配附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

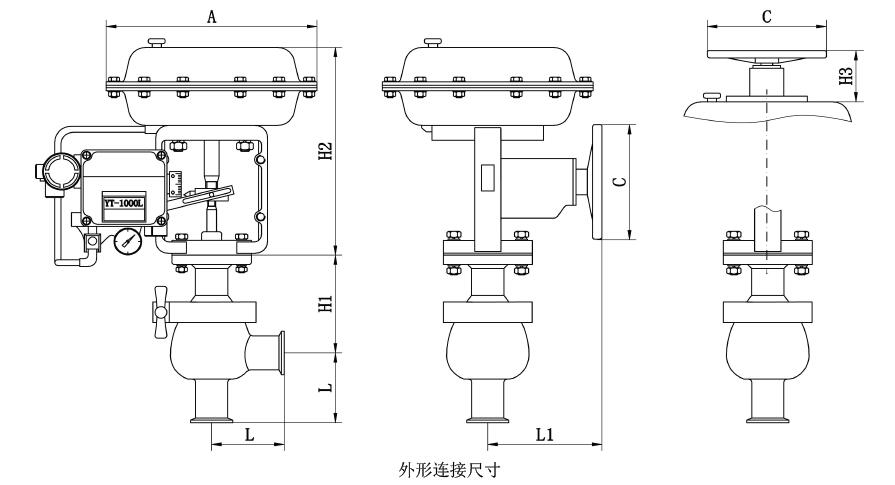

四、进口气动卫生级调节阀 结构图
注：由于网站版面的原因，具体外形尺寸请致电沃德各代理商。
