进口卫生级气动调节阀
一、进口卫生级气动调节阀 产品概述
德国沃德WODE的进口卫生级气动调节阀适用于各种压力、温度、流量等物理量调节,如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。卫生级气动调节阀具有结构紧凑、装拆方便、调节精度高等优点,尤其是在压降损失小、流量大、可调范围广、流量精度高,完全符合IEC534-1-1978标准。气动卫生级调节阀泄漏量符合ANSIB16.104标准,卫生级气动调节阀配用不同的多弹簧执行机构,输出力大。卫生级气动调节阀角型设计确保阀门自排放,标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆装阀体和阀帽,使阀门打开和维修快捷容易,使过程停机时间缩短。
二、进口卫生级气动调节阀 技术参数
(1)阀体参数
公称通径 DN(mm)
15
20
25
32
40
50
65
80
100
阀座直径 dN(mm)
额定流量系数KV
线性
5.2
6.3
6.9
11.2
17.6
27.5
44.7
69.3
110
等百分
4.8
5.6
10.5
16
40.5
63.6
额定行程(mm)
10
执行器型号
ZHA/B-22
ZHA/B-23
ZHA/B-34
公称压力
卡箍式、螺纹式(无特殊要求按卡箍式连接为准)
阀盖形式
标准型-17~+230℃、高温型+230~+450℃
压盖型式
螺栓压紧式
密封填料
三元乙丙橡胶、聚四氟乙烯
阀体材质
304、316、316L
阀芯形式
单座柱塞型阀芯
流量特性
线性、等百分比
阀芯材料
(2)执行器参数
执行器类别
ZHA/B多弹簧簿膜执行机构
ZHA/B-45
ZHA/B-56
有效面积(cm2)
350
560
900
1400
行程(mm)
10、16
24
40、60
弹簧范围(KPa)
20~100(标准)、20-60、60-100、40-200、80-240
膜片材料
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力
140~400KPa
气源接口
RC1/4"
环境温度
-30~+70℃
可配附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式
气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

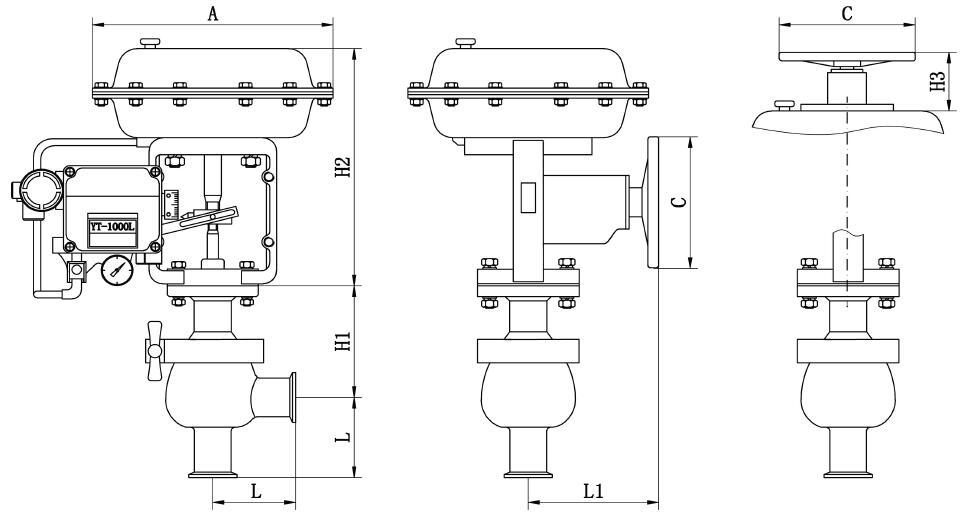

三、进口卫生级气动调节阀结构图
注:由于网站版面的原因,具体外形尺寸请致电沃德各代理商。
四、进口卫生级气动调节阀特性和优点
角型设计确保阀门自排放,标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆装阀体和阀帽,使阀门打开和维修快捷容易,使过程停机时间缩短。
