进口气动衬氟调节蝶阀
德国沃德WODE进口气动衬氟调节蝶阀（亦称耐腐蚀气动蝶阀）是由气动活塞式执行器及四氟密封蝶阀组成。是气动单元组合仪表中的执行单元，配用电—气转换装置之后，也可进入电动单元组合仪表系统，他接受来自调节仪表的信号，直接改变调介质(如液体、气体、蒸汽等)的流量，使被控工艺参数(如温度、压力、流量等)保持在给定值。
适用于温度≤180℃，有腐蚀性或清洁度有定要求工况。在过流部件、阀体、碟板、阀杆上采用衬里技术衬里较厚的高分子材料，防腐蚀性能优良，可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质，是化工、石油、医药、食品、钢铁治炼、造纸、水电等系统的气体、液体、半流体的管路和容器上做节流和调节设备使用的理想产品。全衬聚四氟乙烯（F4）和聚全氟乙丙烯（F46）氟塑料衬里蝶阀，具有耐腐蚀、无泄漏、寿命长等优点。适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温稀硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
进口气动衬氟调节蝶阀主要技术参数：
阀体形式：直通铸造蝶阀
公称通径：D N50～500mm
公称压力：PN1.0、1.6、2.5MPa或者ANSI Class150
法兰标准：JIS B220、 JB/T79 、ANSI B16.5-1981 、GB/T9113、 HG20594-97、 HG2061等
连接形式：法兰式、对夹式
阀盖形式：一体式
压盖形式：压盖压紧式
密封填料：V型聚四氟乙烯填料、柔性石墨填料
阀板形式：垂直板式(蝶形)
流量特性：等百分比、快开、线性
执行器型号：GT系列、SR系列、AT系列、AW系列、TH ( QGSY )系列单双作用气动执行器
供气压力：400～700KPa
气源接口：G1/4"、G1/8"、G3/8"、G1/2"
环境温度：30~+70C
单作用执行机构：气关式(B)-失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀 位保持(FL):气开式(K)--失气时阀位保持(FL)
可配附件：定位器、电磁阀、空气过滤减压器、保位阀。
主要零部件材质：
阀体、底座：球墨铸钢、铸钢、不锈钢、全衬氟
蝶板：球墨铸钢、铸钢、不锈钢及特殊材料、全衬氟
衬里材料：F46、F4、PFA、PO、PE、PP
密封圈：各种橡胶、聚四氟
阀杆：2Cr13、不锈钢、全衬氟
填料：V型聚四氟乙烯填料、柔性石墨填料

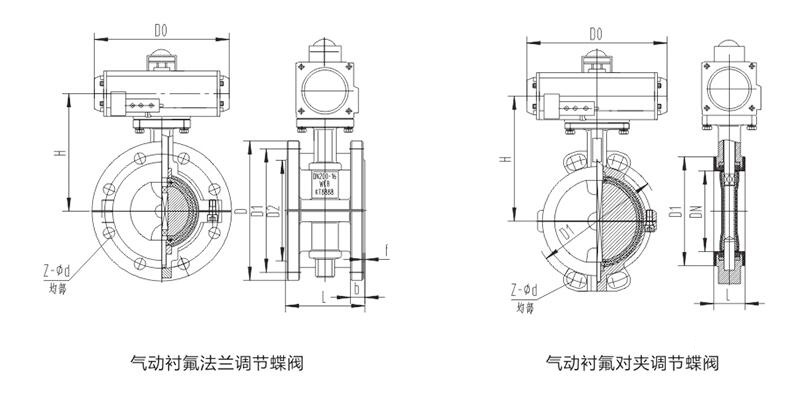

进口气动衬氟调节蝶阀结构图：
注：由于网站版面的原因，具体外形尺寸请致电沃德各代理商。
进口气动衬氟调节蝶阀产品特点
全衬聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料衬里蝶阀，具有耐腐蚀、无泄漏、寿命长等优点。衬四氟气动蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
（1）小型轻便，容易拆装及维修，并可在任意位置安装。
（2）结构简单、紧凑，90°回转开启迅速。3
（3）操作扭矩小，省力轻巧。
（4）流量特性趋於直线，调节性能好。
（5）密封材料耐老化、耐腐蚀、可适用多种介质。
