进口电动伸缩蝶阀|进口电动管网蝶阀|进口电动井下蝶阀|进口电动埋地式蝶阀
品牌：德国沃德WODE
进口电动伸缩蝶阀是由电动执行器和伸缩蝶阀装配组成，电动伸缩法兰蝶阀配用的执行器采用一体化设计，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。电动伸缩蝶阀适用于温度≤90℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。
进口电动伸缩蝶阀其主要特点如下：
（1）设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速；
（2）电动伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便。
（3）密封部位可调节更换、密封性能可靠等特点。
进口电动伸缩蝶阀执行器技术参数
执行器类别
WJOX系列执行器参数
W3610R系列执行器参数
WJHQ系列执行器参数
电源电压
标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩
50N·M～2000N·M
50N·M～1500N·M
50N·M～3000N·M
动作范围
0～90° 0～360°
0～90°
0～90°、0°～270°可选
控制方式
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间
15秒/30秒/60秒
10秒/15秒/30秒
18S～112S
保护装置
过热保护
过载保护
内置过热保护、过载保护
环境温度
-30°～60°
-20℃～+70℃
手动操作
同附带手柄操作
机械离合机构，配手轮操作
机械限位
电气、机械二重限位
2个外部调整螺栓
防护等级
IP65
IP55
IP65、IP67、可定制IP68
防爆等级
无防爆
ExdⅡ BT4
ExdⅡ BT4,ExdⅡ CT6
位置测量
可选装开关或电位计
比例控制单元
电位计、比例控制单元
驱动电机
8W/E
AC可逆电机
鼠笼式异步电机
进线接口
PE1/2〞进线线锁
2-PF 1/2〞进线线锁
2个 PF 3/4”
壳体材料
铝合金
钢，铝合金
钢，铝合金，铝青铜，聚碳酸脂
外涂层
干粉，环氧聚酯，具有超强防腐功能
（1）功能强劲:智能型、调节型、开关式。
（2）体积小巧：体积仅相当于同类产品的35%左右。
（3）使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
（4）保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
（5）智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或HR系列。≥DN600口径阀门一般采用380VAC电动执行器。
进口电动伸缩蝶阀零件材料
零件名称
材料名称
阀体
铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板
铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈
橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
阀杆
2Cr13、1Cr13不锈钢、铬钼钢
填料
聚四氟乙烯、柔性石墨
进口电动伸缩蝶阀性能规范
公称通径
DN（mm）
50～2000
公称压力
PN（MPa）
0.6
1.0
1.6
试验压力
强度试验
0.9
1.5
2.4
密封试验
0.66
1.1
1.76
气密封试验
适用温度
≤80℃
适用介质
空气、水、蒸气、煤气、油品等。
驱动形式
手动、蜗杆蜗轮传动、气传动、电传动。

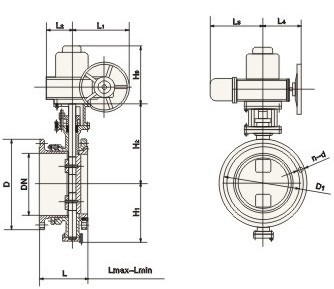

外形尺寸：根据选用的执行器尺寸各不一样，详细尺寸请联系沃德WODE各代理商。
电动伸缩蝶阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！如果您有需要咨询更详细的产品信息；迎联系德国沃德WODE授权一级代理商：北京永德宝阀门有限公司
