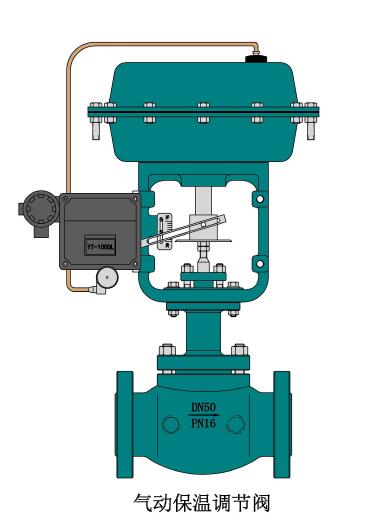

进口气动保温调节阀
一、进口气动保温调节阀 产品概述
德国沃德WODE的进口气动保温调节阀阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534标准。夹套保温气动调节阀是在常规调节阀的阀外部加装夹套层,输入正确或者导热油做保温处理适用于需要保温的场合。当工艺介质的结晶温度低于环境温度或流体温度降低,造成粘度增加或流体出现凝固时,这时在阀体和上阀盖处增设蒸汽保温夹磁装置,使工艺过程按要求进行下去。气动保温调节阀的泄漏符合ANSI B16.104标准。夹套保温气动调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。
二、进口气动保温调节阀 技术参数
(1)阀体参数
公称通径(DN)
20
25
32
40
50
65
80
100
150
阀座直径(dn)
额定流量系数(KV)
单座
6.9
11
17.6
27.5
44
69
110
176
440
套筒
6.3
10
16
63
160
360
允许压差(MPa)
3.8
3.2
3.0
2.0
1.8
1.5
1.4
1.0
0.6
6.4
5.2
4.6
3.7
3.1
公称压力(MPa)
1.6、2.5、4.0、6.4、10.0或者ANSI Class150~Class600
额定行程(mm)
60
配用执行器型号
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
阀盖形式
标准型(-17~+250℃)、高温型(+250~+450℃)、波纹管密封型(-40~+350℃)
压盖形式
螺栓压紧式
阀体材质
碳钢(WCB、WCC)、不锈钢(CF8、CF8M、CF3、CF3M、双相不锈钢2520)
阀芯形式
单座柱塞型、套筒导向型
流量特性
线性、等百分比
阀芯材料
不锈钢 (304、316、316L)
(2)执行器参数
配置执行器类别
ZHA/B多弹簧簿膜执行机构
执行器型号
ZHA/B-56
有效面积(cm2)
350
560
900
1400
行程(mm)
10、16
24
40、60
弹簧范围(KPa)
20~100(标准)、20-60、60-100、40-200、80-240
膜片材料
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力
140~400KPa
气源接口
RC1/4"
环境温度
-30~+70℃
可配附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式
气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

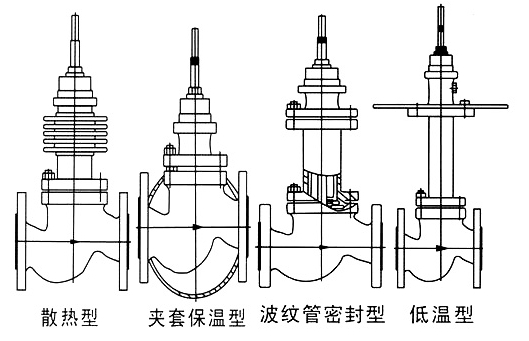

三、进口气动保温调节阀 结构图
注:由于网站版面的原因,具体外形尺寸请致电沃德各代理商。
