进口气动笼式调节阀
一、进口气动笼式调节阀 产品概述
德国沃德WODE的进口气动笼式调节阀属于顶导向型低噪音调节阀，由多弹簧气动执行器及低流阻笼式调节阀阀体组成。多弹簧执行机构高度低、重量轻、装备简便。阀内件采用单座导向型阀芯，气动薄膜笼式调节阀主要利用流体的压力实现阀芯快速动作，操作力小，密封型式采用单座密封，流量特性曲线精度高。
气动笼式调节阀阀体流道呈S流线型，具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，可用于苛刻的工作条件。气动薄膜笼式调节阀动态稳定性好、噪音低、防空化，适宜控制各种温度的高压差流体。气动薄膜笼式调节阀主要适用于允许泄露量非常小、阀前后压差较大的场合。
二、进口气动笼式调节阀 技术参数
（1）阀体参数
公称通径(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300
阀座直径(dn)
额定流量系数(KV)
直线性
10
11
17.6
27.5
44
69
110
176
275
440
630
1000
1600
等百分
6.3
16
63
155
370
580
900
1300
允许压差(MPa)
6.4
5.2
4.6
3.7
3.5
3.1
2.6
2.2
公称压力(MPa)
1.6、2.5、4.0、6.4、10.0、16.0、32或者ANSI Class150～Class2500
额定行程(mm)
60
配用执行器型号
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56
阀盖形式
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式
螺栓压紧式
密封填料
V型聚四氟乙烯填料、V型柔性石墨填料
阀体材质
铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、铸钢衬四氟(WCB+F46)
阀芯形式
钻孔笼式阀芯、高压多级笼式阀芯
流量特性
线性、等百分比
阀芯材料
不锈钢 (304、316、316L)
注：用于氧气的调节阀德国沃德WODE阀门均选用不锈钢材质，并脱脂去油处理。
（2）执行器参数
配置执行器类别
ZHA/B多弹簧簿膜执行机构
执行器型号
有效面积(cm2)
350
560
1400
行程(mm)
10、16
24
40、60
弹簧范围(KPa)
20～100（标准）、20-60、60-100、40-200、80-240
膜片材料
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力
140～400KPa
气源接口
RC1/4"
环境温度
-30～+70℃
可配附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

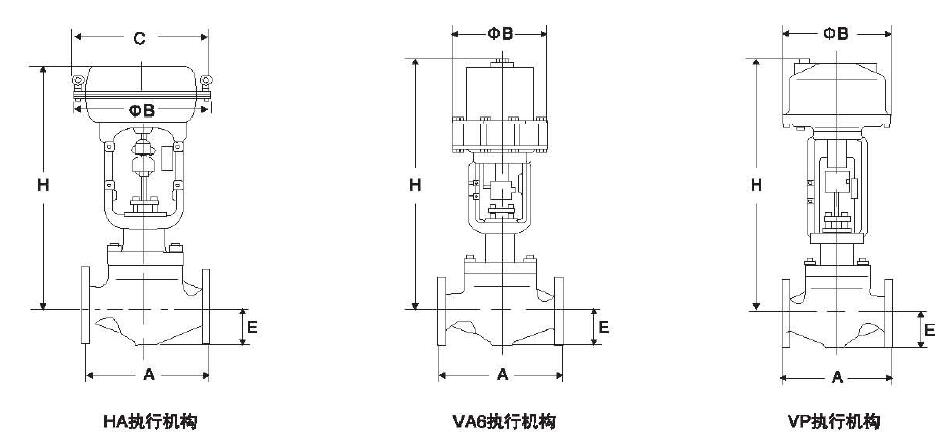

三、进口气动笼式调节阀结构图
注：由于网站版面的原因，具体外形尺寸请致电沃德各代理商。
如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！如果您有需要咨询更详细的产品信息；迎联系德国沃德WODE授权一级代理商：北京永德宝阀门有限公司
