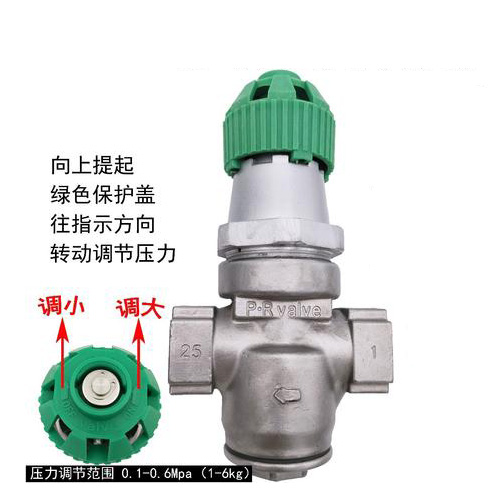

进口波纹管式减压阀
品牌：德国沃德WODE
德国沃德WODE进口波纹管减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口 压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的使用设备。
该进口波纹管减压阀广泛用于温度在200℃以下的蒸汽,空气,水无腐蚀性介质的管路上,使通过阀体的介质压力保持恒定,以适应工作需要。波纹管减压阀阀前进口压力P1由1.0-0.1MPa,减压阀后出口压力P2为0.4-0.05MPa,阀前与阀后的压力差不大于0.6MPa,也不应小于0.05MPa。
使用原理和结构说明
1、WODE波纹管减压阀阀前进口介质压力从阀瓣和阀体密封圈开启间隙进入体腔使介质压力流满波纹管的组合箱,波纹管和弹簧因受介质压力的挤压而压缩,阀瓣随着阀杆位移,阀瓣产生对阀体密封圈的关闭,将阀前介质截止,不作阀后介质压力的补充。当阀后的介质压力降低,波纹管减压阀波纹管因受调节弹簧的径项力,使波纹管叠纹变形,阀杆将阀瓣顶开。使介质通过阀体密封圈补充阀后压力的降低。

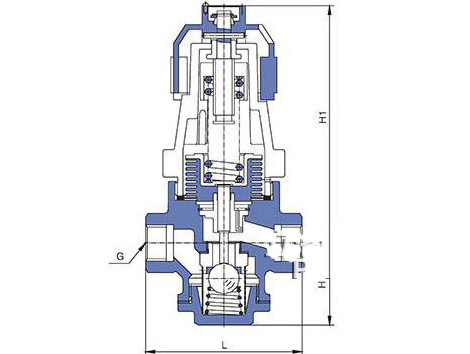

2、WODE波纹管减压阀本阀是由阀体,阀盖,阀瓣,阀体密封圈,阀杆,波纹管,调节弹簧等零件组成,体腔进口组装有阀瓣,阀体密封圈和辅弹簧,辅弹簧是保持阀瓣和阀体密封圈自动的密封,波纹管减压阀出口体腔组装弹性密封元件（波纹管）即保证阀后介质压力的泄漏和克服压力不均匀度的补偿。螺钉是调整弹簧负荷压力减压阀工作性能。
进口波纹管减压阀主要技术参数和性能指标
公称通径：DN10～DN100
公称压力（Mpa）：1.0 、1.6、2.5
出口压力范围（Mpa）：0.05～0.4；0.1～0.8 ；0.1～1.0；0.3～1.6；0.6～2.4
壳体试验不包括波纹管,壳体耐压试验时,必须取下波纹管组件后进行。
主要零件材料
进口波纹管减压阀主要零件材料
阀体、阀盖：WCB、304/316系列不锈钢
底盖：WCB、304/316系列不锈钢
阀座、阀瓣：2Cr13、、304/316系列不锈钢
波纹管：1Cr18Ni9Ti
波纹管上垫、下垫： 2Cr13
导向座： 2Cr13
主阀弹簧：50CrVA
调节弹簧：60Si2Mn
