进口气动蒸汽调节阀
一、进口气动蒸汽调节阀产品概述
德国沃德WODE的进口气动蒸汽调节阀也叫进口气动蒸汽控制阀、蒸汽气动调节阀、气动薄膜蒸汽调节阀,以空气为动力源,以气缸为执行器,并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门,实现开关量或比例式调节,接收工业自动化控制系统的4-20ma或者1-10v控制信号来完成调节管道介质的:流量、压力、温度等各种工艺参数。广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。是符合IEC标准的新一代通用调节阀产品。
二、进口气动蒸汽调节阀的特点:
1、控制简单,反应快速,且本质安全,不需另外再采取防爆措施。
2、顶导向单座调节阀,结构紧凑,部件少、易维修。
3、阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。
4、可调范围大,固有可调比为50。
5、执行机构采用多弹簧结构,高度减少30%、重量减轻30%。
6、金属阀芯适用多种工作场合,达IV级泄漏标准,软密封结构阀芯达VI级泄漏标准。
三、进口气动蒸汽调节阀 技术参数
(1)阀体参数
公称通径(DN)
20
25
32
40
50
65
80
100
150
阀座直径(dn)
额定流量系数(KV)
单座
6.9
11
17.6
27.5
44
69
110
176
440
套筒
6.3
10
16
63
160
360
允许压差(MPa)
3.8
3.2
3.0
2.0
1.8
1.5
1.4
1.0
0.6
6.4
5.2
4.6
3.7
3.1
公称压力(MPa)
1.6、2.5、4.0、6.4、10.0、16.0、32.0或ANSI Class150~Class2500
额定行程(mm)
60
配用执行器型号
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
阀盖形式
标准型(-17~+250℃)、高温型(+250~+450℃)、波纹管密封型(-40~+350℃)
压盖形式
螺栓压紧式
阀体材质
碳钢(WCB、WCC)、不锈钢(CF8、CF8M、CF3、CF3M、双相不锈钢2520)
阀芯形式
单座柱塞型、套筒导向型
流量特性
线性、等百分比
阀芯材料
不锈钢 (304、316、316L)
(2)执行器参数
配置执行器类别
ZHA/B多弹簧簿膜执行机构
执行器型号
ZHA/B-56
有效面积(cm2)
350
560
900
1400
行程(mm)
10、16
24
40、60
弹簧范围(KPa)
20~100(标准)、20-60、60-100、40-200、80-240
膜片材料
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力
140~400KPa
气源接口
RC1/4"
环境温度
-30~+70℃
可配附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式
气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

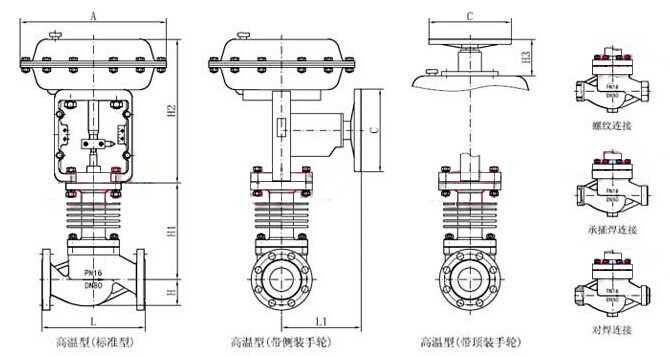

四、进口气动蒸汽调节阀结构图
注:由于网站版面的原因,具体外形尺寸请致电沃德各代理商。
五、进口气动蒸汽调节阀安装中应该注意的事项:
德国沃德WODE进口气动蒸汽调节阀是指用于蒸汽管道、锅炉管道系统的气动调节阀,是蒸汽系统较基本和必不可少的部件之一。
在气动蒸汽调节阀后应该保持至少10倍管径的距离才能与换热器的入口连接件相连。对于压力减小的应用场合,应该保持至少20倍管径的距离之后才能改变流向。调节阀应该始终安装在水平蒸汽管道上,决不能竖直安装。竖直安装的气动蒸汽调节阀不能清除调节阀入口之前积聚的冷凝液。通过气动蒸汽调节阀的冷凝液会对阀门的使用寿命造成不良影响。
