进口电动调节蝶阀|进口电动蝶阀|进口电动阀门|进口电动调节阀门|进口蒸汽调节阀
品牌：德国沃德WODE
进口电动调节蝶阀属于电动阀门和电动调节阀中的一个品种。连接方式主要有法兰式和对夹式。蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时电动调节蝶阀具有良好的流体控制特性。是工业自动化控制领域中的重要执行单元。电动调节蝶阀是以AC220V电源作为动力，接收工业自动化控制系统预设的参数值4～20mA信号来完成调节动作。电动调节蝶阀主要适用于各种工业自动化生产的管道流量、压力、温度的控制。
电动调节蝶阀,电子式电动调节蝶阀,电动防爆调节蝶阀广泛应用于石油，化工，造纸，冶金，污水处理等生产部门的气体，蒸汽，液体输送管道中介质的调节。
电动调节蝶阀 技术参数及性能指标
公称通径DN(mm)
50～1200
公称压力
PN0.6、1.6、2.5MPa
连接形式
法兰式、对夹式
阀板形式
垂直板式
流量特性
近似快开型
动作范围
0～90°
泄露量
按GB/T4213-92，为Kv值的10-4，软密封：零泄漏
基本误差
±2.5%
回差
死区
1% (可调)
可调范围
50:1
配置执行机构
可配PSQ、WHQ、UNIC、W361RS、WJO等系列角行程电动执行机构
控制方式
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)
适用介质
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)
进口电动调节蝶阀执行器技术参数
执行器类别
WJO系列执行器参数
W3610R系列执行器参数
WHQ系列执行器参数
电源电压
标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩
50N·M～2000N·M
50N·M～1500N·M
50N·M～3000N·M
0～90° 0～360°
0～90°、0°～270°可选
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间
15秒/30秒/60秒
10秒/15秒/30秒
18S～112S
保护装置
过热保护
过载保护
内置过热保护、过载保护
环境温度
-30°～60°
-20℃～+70℃
手动操作
同附带手柄操作
机械离合机构，配手轮操作
机械限位
电气、机械二重限位
2个外部调整螺栓
防护等级
IP65
IP55
IP65、IP67、可定制IP68
防爆等级
无防爆
ExdⅡ BT4
ExdⅡ BT4,ExdⅡ CT6
位置测量
可选装开关或电位计
比例控制单元
电位计、比例控制单元
驱动电机
8W/E
AC可逆电机
鼠笼式异步电机
进线接口
PE1/2〞进线线锁
2-PF 1/2〞进线线锁
2个 PF 3/4”
壳体材料
铝合金
钢，铝合金
钢，铝合金，铝青铜，聚碳酸脂
外涂层
干粉，环氧聚酯，具有超强防腐功能
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次
进口电动调节蝶阀零件材料
零件名称
材料名称
阀体
铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板
铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈
橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
阀杆
2Cr13、1Cr13不锈钢、铬钼钢
填料
聚四氟乙烯、柔性石墨

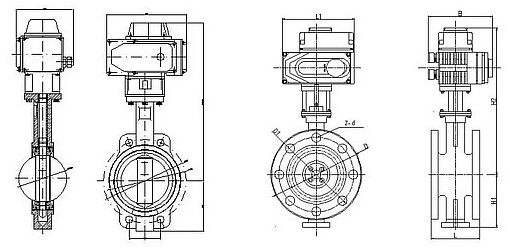

外形尺寸：根据选用的执行器尺寸各不一样，详细尺寸请联系沃德WODE各代理商。
