进口精小型气动薄膜调节阀

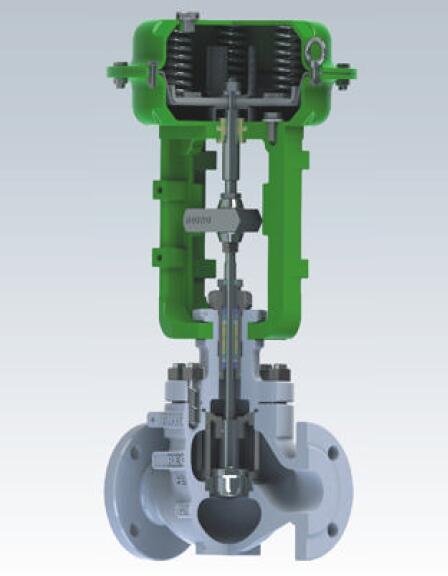

一、进口精小型气动薄膜调节阀 产品概述
德国沃德WODE的进口精小型气动薄膜调节阀，由多弹簧气动薄膜执行机构和低流阻精小型调节阀阀体组成，多弹簧执行机构高度低、重量轻、装备简便。精小型气动调节阀阀体流道呈S流线型，具有结构紧凑、重量轻、动作快、压降损失小、阀容量大、流量特性精度高、维护方便等优点，可用于苛刻的工作条件。
气动薄膜调节阀配用电-气阀门定位器或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制。精小型气动调节阀主要应用于控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值气。精小型气动调节阀适用于允许泄露量小、阀前后压差不大及有一些粘度和含少量纤维介质的场合。
二、进口精小型气动薄膜调节阀主要技术参数
公称通径(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300
阀座直径(dn)
额定流量系数(KV)
单座
6.9
11
17.6
27.5
44
69
110
176
275
440
630
875
1250
套筒
6.3
10
16
63
160
360
570
850
1180
允许压差(MPa)
3.8
3.2
3.0
2.0
1.8
1.5
1.4
1.0
0,7
0.6
0.5
0.3
0.1
6.4
5.2
4.6
3.7
3.5
3.1
2.6
2.2
公称压力(MPa)
1.6、2.5、4.0、6.4、10.0、16.0、32.0或者ANSI Class150～Class2500
额定行程(mm)
60
执行器型号
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56
阀盖形式
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式
螺栓压紧式
密封填料
V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式
单座式、套筒式
流量特性
等百分比、直线性
注：用于氧气的调节阀德国沃德WODE阀门均选用不锈钢材质，并脱脂去油处理。
三、进口精小型气动薄膜调节阀执行器技术参数
配置执行器类别
ZHA/B多弹簧簿膜执行机构
有效面积(cm2)
350
560
900
1400
行程(mm)
10、16
24
40、60
弹簧范围(KPa)
20～100（标准）、20-60、60-100、40-200、80-240
膜片材料
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力
140～400KPa
气源接口
RC1/4"
环境温度
-30～+70℃
可配附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

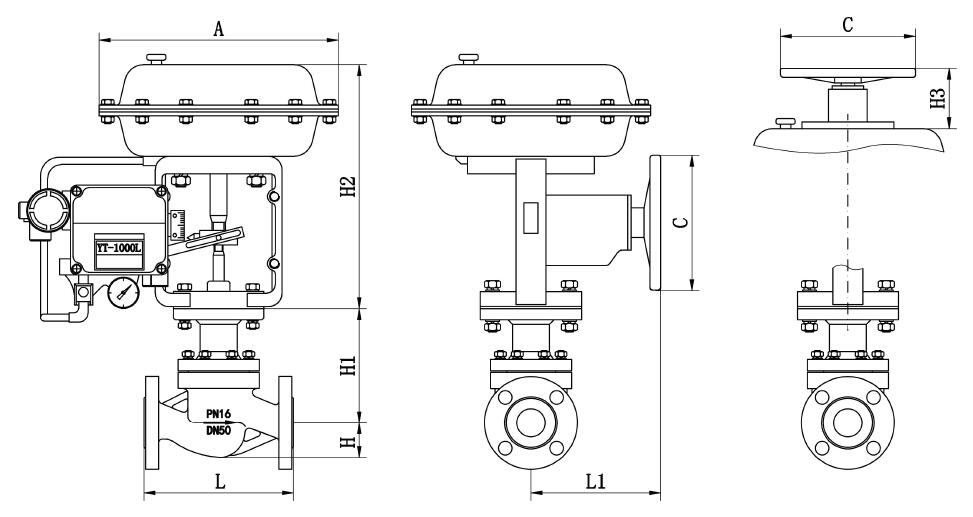

四、进口精小型气动薄膜调节阀结构图
注：由于网站版面的原因，具体外形尺寸请致电沃德各代理商。
