进口法兰气动角座阀的技术性能与特点应用

来源: 2024/6/25 10:30:06      点击:

进口法兰气动角座阀的技术性能与特点应用

进口法兰气动角座阀由气动活塞式执行器和Y型阀体调节机构二部分组成。气动执行器具有单作用和双作用两种。气动执行器主体材料可以选工业树脂聚酰胺,也可以选不锈钢材质。不锈钢气动角座阀关闭内漏为VI级,可拆卸中控密封设计,杜绝外漏,检修方便。法兰气动角座阀适用介质为水、油气、空气、水蒸气等纯净无杂质或腐蚀性气液体。广泛用于食品和化学过程,灭菌机,高压消毒器,干洗机,啤酒生产线。


与传统角座阀相比,它具有以下新特点:

1、可视位置指示:可接限位开关或紧急手动装置。

2、容易安装:气动头可旋转360 º。可方便地安装一到二个限位开关。

3、先进的气动控制器:加厚工程塑料外壳,安全可靠。低磨损的活塞结构,容量大而低耗气量。内部元件自润滑,免维护。

4、具有多种控制方式:常开、常闭、双动。

5、要求更小的气动执行器:流体从阀杆上方流入时,可选更小的控制头。

6、容易连接:MAMUR标准连接,嵌入式金属接头。

7、长寿命导杆:阀杆契形特氟隆(PTEE)密封,避免赃物导入。自润滑,免维护。阀杆经特别处理以确保最佳固定,并能自动校正位置。

8、无水锤作用,流体从阀杆下方流入时,水锤(水冲击力)被吸收。

9、先进的阀体机构:流量比普通角座大30%,体积更小,流体流态更优。不锈钢316阀体,特氟隆密封,耐高温,耐腐蚀。寿命高达七百万次。

进口法兰气动角座阀参数:

公称通径:DN15DN100

管道压力:Max1.6Mpa2.5Mpa(232psi)

控制压力:0.3Mpa0.8Mpa(43.5116psi)

适用温度:-20℃~320

适用介质:水,酒精,油,染料,蒸汽,中性气体或液体,有机溶剂,酸碱溶液

阀体材质:黄铜、不锈钢

密封材料:聚四氟乙烯

气缸材料:塑料PPS,不锈钢

连接方式:法兰连接

控制介质:中性气体或空气

控制形式:单作用常闭,常开,双作用常闭,双作用自由态

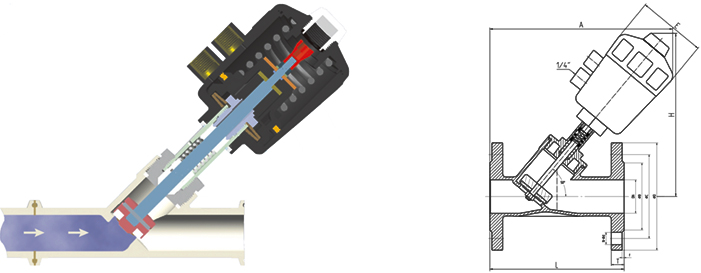

进口法兰气动角座阀结构图:

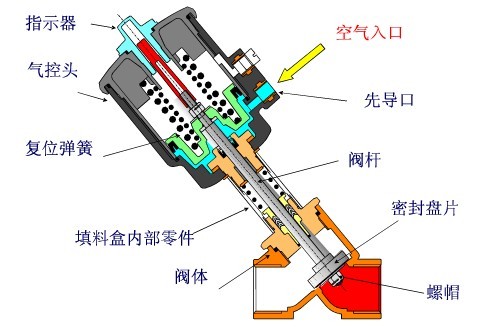

进口法兰气动角座阀原理:

法兰气动角座阀当信号压力为零,由于弹簧的预紧力,使阀芯处于初始状态。当执行器接到信号压力时,活塞上产生推力,压缩弹簧带动推杆,使阀芯移动到极限位置,使角座阀全开%2F全关,从而达到切断或开启控制。气动法兰角座阀与其他阀门相比,具有投资经济、使用安全、免维护、寿命长的优点。随着工业自动化技术的普遍,采用PLC及集装控制阀可对其实现集中控制和远程控制,减少各种环境及人为干扰,从而进一步提高企业的装备水平。
