调节阀的流量特性

　  调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经调节阀的相对流量与它的开度之间关系。以当今国际上广泛使用的调节阀品牌，德国沃德WODE调节为例，调节阀流量特性主要有直线、等百分比、快开和抛物线四种流量特性。

安装在实际的控制过程中时，阀门差压会随流量的变化而变化。即小流量时配管部分的压力损失较小，阀门差压会变大，而流量大时阀门差压变小。这种有别于固有特性的阀门特性称为有效的流量特性。

快速启动特性的内阀为盘状，主要用于开启/关闭动作。

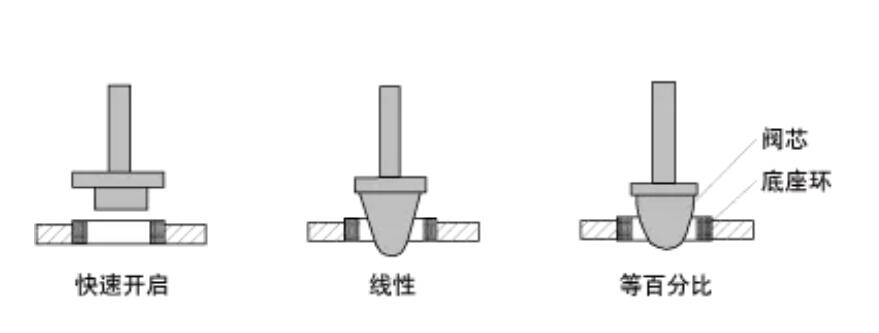

                                                          调节阀阀芯曲面形状

阀门的流量控制特性由阀门的流量特性和工艺配管、泵等的组合情况决定，根据各控制对象和系统中阀门压损所占比率在下表中进行选择。

由于配管的压力损失是与流量的平方成比例增加，如果阀门本体的特性呈简单线性变化，流量小时阀门差压增大，稍微开启阀门流量就会很大，流量大时阀门压差减小，流量不能与阀门的开度成正比。为此，加入配管和泵的特性，实现与流量大小无关，仅与阀门开度成比例变化的流量控制是设计等百分比特性的目的所在。

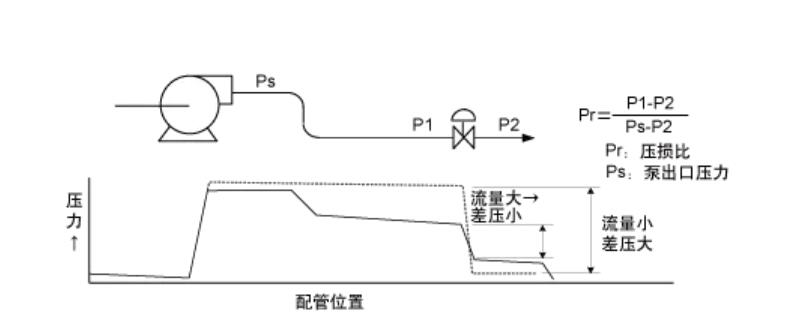

                   配管系统和压力损失

调节阀的动作

根据驱动装置与阀体的组合可选择调节阀动作。

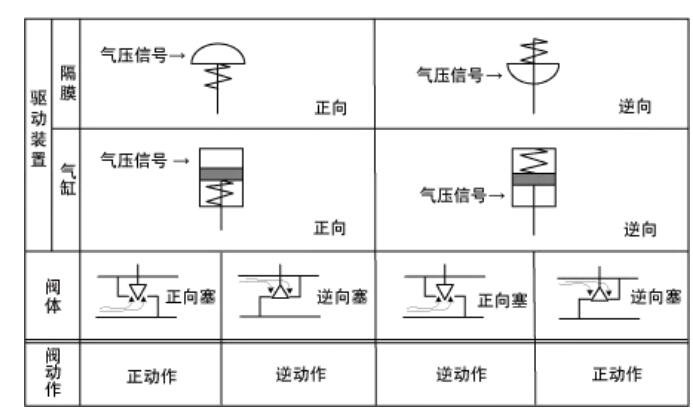

驱动装置与阀体的组合以及阀动作(单座阀的示例)

阀动作包括正动作、逆动作、保持型动作3种方式。隔膜式和气缸式等气动式驱动的正动作方式是通过气压信号的增加使阀门关闭的方法，又称为“AIR

 TO CLOSE”。逆动作方式是通过气压信号增加使阀门开启的方法，又称为“AIR TO OPEN”或“AIRLESS TO

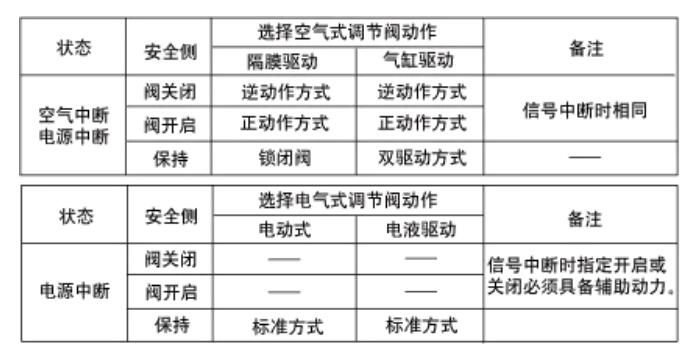

CLOSE”。电操作信号可通过定位器转换为气压信号。操作信号中止或空气源中断及停电时，请考虑程序的安全性、合理性选择阀门关闭或开启。

例如，在水与酸混合的程序中通过阀控制酸量时，若在电信号线断线或空气信号配管泄漏、空气源中断以及停电时，关闭酸控制阀是安全及合理的做法，应采用逆动作阀。
