进口隔膜阀的工作原理及组成

来源: 2021/5/29 9:45:13      点击:

进口隔膜阀的工作原理及组成

隔膜阀是一种特殊形工的具有截断功能的阀门,其启闭件由钢质瓣与软质材料(橡胶和氟塑料复合)制的隔膜组成并将阀体内腔与阀盖内腔隔开以达到截断管内介质之目的。具体是怎样的工作原理和结构呢,以隔膜阀制造厂家德国沃德WODE品牌的产品为例:

隔膜阀是用隔膜作启闭件封闭流道、截断流体、并将阀体内腔和阀盖内腔隔开的截止阀。隔膜常用橡胶、塑料等弹性、耐腐蚀、非渗透性材料制成。 阀体多用塑料、玻璃钢、陶瓷或金属衬胶材料制成。 结构简单、密封和防腐性能较好,流体阻力小。用于 低压、低温、腐蚀性较强和含悬浮物质的介质。按结构形式分有屋脊式、截止式、闸板式等。按驱动方式分有手动、气动、电动。

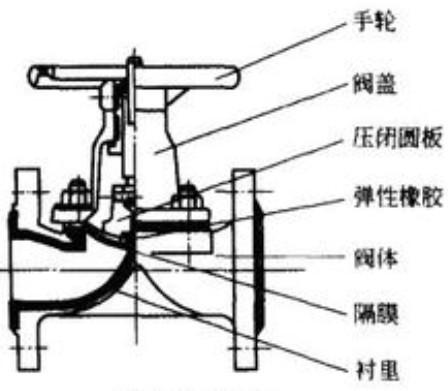

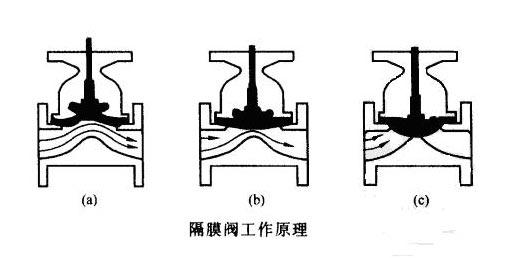

工作原理及组成

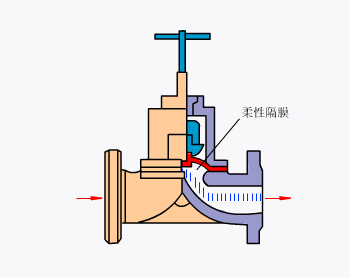

      隔膜阀用耐腐蚀衬里的阀体和耐腐蚀隔膜代替阀芯组件,利用隔膜的移动起调节作用。隔膜阀的阀体材料采用铸铁、铸钢,或铸造不锈钢,并衬以各种耐腐蚀或耐磨材料、隔膜材料橡胶及聚四氟乙烯。衬里的隔膜耐腐蚀性能强,适用于强酸、强碱等强腐蚀性介质的调节。


      隔膜阀的结构简单、流体阻力小、流通能力较同规格的其他类型阀大;无泄漏,能用于高粘度及有悬浮颗粒介质的调节。隔膜把介质与阀杆上腔隔离,所以没有填料介质也不会外漏。但是,由于隔膜和衬里材料的限制,耐压性、耐温性较差,一般只适用于1.6MPa公称压力和150℃以下。

      隔膜阀的流量特性接近快开特性,在60%行程前近似为线性,60%后的流量变化不大。气动形式的隔膜阀尚可附装反馈信号、限位器及定位器等装置,以适应自控、程控或调节流量的需要。气动隔膜阀的反馈信号采用无触点传感技术。该产品采用薄膜式推进气缸,替代活塞气缸,排除了活塞环易损坏,造成泄漏而导致无法推动阀门启闭的弊端。当气源发生故障时,尚可操作手轮使阀门启闭。


德国沃德WODE隔膜阀按结构形式可分为:屋式、直流式、截止式、直通式、闸板式和直角式六种;连接形式通常为法兰连接;按驱动方式可分为手动、电动和气动三种,其中气动驱动又分为常开式、常闭式和往复式三种。广泛用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
