阀门防爆等级的划分标准全解析

阀门防爆是指涉及到电气的防爆阀门，主要能用于易燃易爆的场合。比如德国沃德WODE的防爆阀门有：电动防爆球阀，电动防爆蝶阀，电动防爆截止阀，电动防爆闸阀，电动防爆插板阀，防爆电磁阀等产品。而气动阀门里的防爆为配置的附件为防爆，如配有防爆定位器、防爆电磁阀、防爆回讯器、防爆行程开关等。

➤ 为什么要防爆?

      易爆物质 : 很多生产场所都会产生某些可燃性物质。煤矿井下约有三分之二的场所有存在爆炸性物质；化学工业中，约有 80% 以上的生产车间区域存在爆炸性物质。氧气 : 空气中的氧气是无处不在的。点燃源 : 在生产过程中大量使用电气仪表，各种磨擦的电火花 , 机械磨损火花、静电火花、高温等不可避免，尤其当仪表、电气发生故障时。

   客观上很多工业现场满足爆炸条件。当爆炸性物质与氧气的混合浓度处于爆炸极限范围内时，若存在爆炸源，将会发生爆炸。因此采取防爆就显得很必要了。

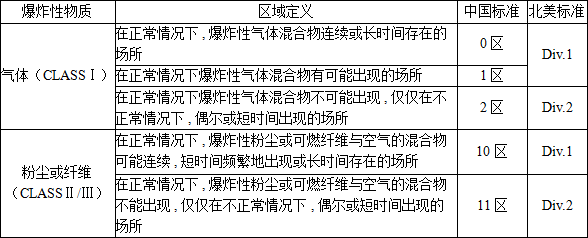

➤ 危险场所危险性划分

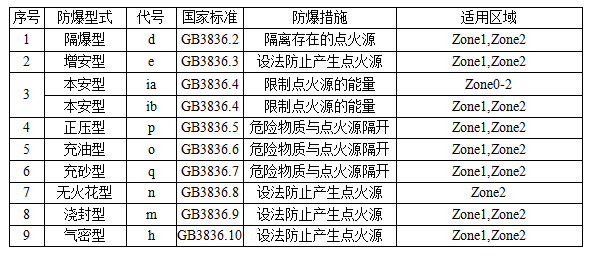

➤ 防爆对危险场所的适用性

➤ 爆炸性危险气体分类

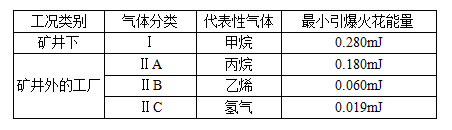

    根据可能引爆的最小火花能量，我国和欧洲及世界上大部分国家和地区将爆炸性气体分为四个危险等级, 如下表 :

 美国和加拿大首先将散布在空气中的爆炸性物体分成三个 CLASS（ 类别 ）:CLASSⅠ气体和蒸气 ; CLASS Ⅱ  尘埃 ; CLASS Ⅲ纤维 .然后再将气体和尘埃分成 Group（ 组 ） ：

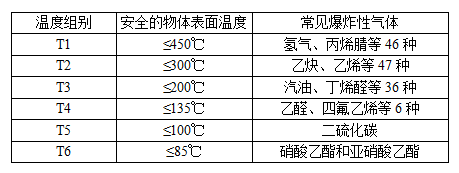

➤ 气体温度组别划分

➤ 仪表的防爆标志

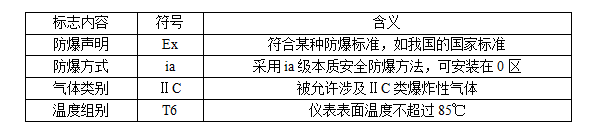

Ex（ia）ⅡC T6的含义 :

Ex（ia）ⅡC 的含义:

注 : 该标志中无温度组别项 , 说明该仪表不与爆炸性气体直接接触 .

➤ 防爆术语

有关防爆术语及标准

安全栅安全参数定义：

安全栅最高允许电压：Um

      保证安全栅本安端的本安性能，允许非本安端可能输入的最高电压

安全栅最高开路电压：Uoc

      在最高允许电压范围内本安端开路时电压最大值

安全栅最大短路电流：Isc

      在最高允许电压范围内本安端短路时的电流最大值

安全栅允许分布电容：Ca

      保证本质安全性能情况下本安端最大允许外接电容

安全栅允许分布电感：La

      保证本质安全性能情况下本安端最大允许外接电感

防爆标志格式说明：

  将工厂或矿区的爆炸危险介质，按其引燃能量，最小点燃温度以及现场爆炸性危险气体存在的时间周期进行科学分类分级，以确定现场防爆设备的防爆标志和防爆形式。

 防爆标志格式：

             Ex      （ia）   ⅡC      T4

  防爆标记防爆等级气体组别温度组别

➤ 防爆等级说明

ia 等级：在正常工作、一个故障和二个故障时均不能点燃爆炸性气体混合物的电气设备。

  正常工作时，安全系数为2.0 ；

  一个故障时，安全系数为1.5 ；

  二个故障时，安全系数为1.0 。

注：有火花的触点须加隔爆外壳、气密外壳或加倍提高安全系数。

ib 等级 :

 在正常工作和一个故障时不能点燃爆炸性气体混合物的电气设备。

 正常工作时，安全系数为2.0 ；一个故障时，安全系数为 1.5 。

 正常工作时，有火花的触点须加隔爆外壳或气密外壳保护，并且有故障自显示的措施，一个故障 时安全系数为 1.0 。

更多关于电动防爆阀门、气动防爆阀门的相关知识可致电沃德WODE及各经销商。
