要怎样判断带信号反馈电磁阀是开或者关阀状态
要怎样判断带信号反馈电磁阀是开或者关阀状态
带信号反馈电磁阀如何知道是开阀或者关阀状态呢,以下是沃德WODE阀门工程师带您判断带信号反馈电磁阀开关状态的专业方法,综合电信号、机械特征及系统反馈多维度验证:
一、电信号检测法

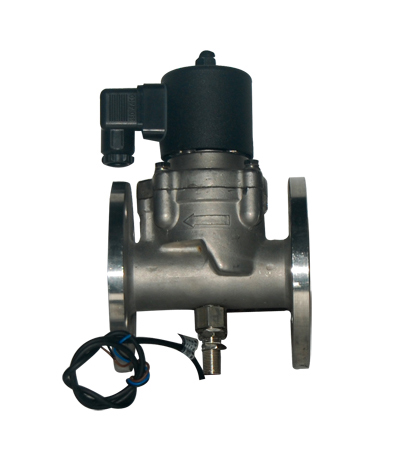

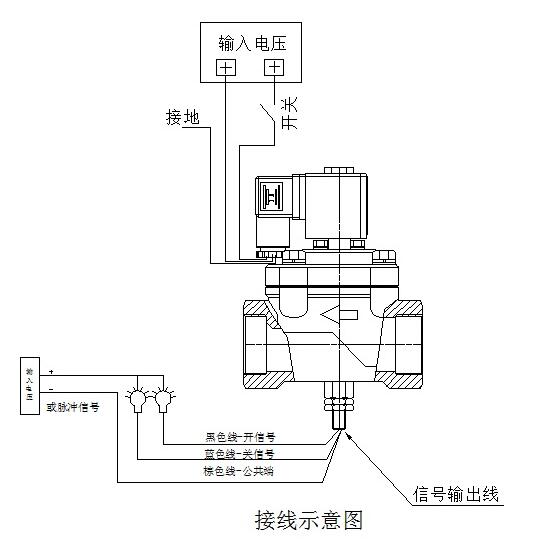

反馈信号线通断验证
开启状态:用万用表检测公共线(COM)与开信号线(OPEN)应导通,输出高电平(DC 5~24V)。
关闭状态:公共线(COM)与关信号线(CLOSE)导通并输出高电平。
故障状态:COM与OPEN/CLOSE均断开,触发控制系统报警。
控制信号联动检测
向线圈通电后,若OPEN线反馈信号同步激活,则确认阀门已开启;断电后CLOSE线激活则确认关闭。
注意:常开型与常闭型电磁阀的信号逻辑相反(如常开型通电时输出关信号)。
二、机械特征辅助判断(如有)
手动装置观察
带手动按钮的型号:按下手动杆时,若流体导通则为开启状态(需在卸压后操作)。
阀体结构推断
直动式电磁阀:通电时触摸阀体,若有轻微振动或声音,表明阀芯动作。
先导式电磁阀:听先导孔气流声(开启时有介质流动声)。
三、外部标识与系统反馈
阀门本体标识
查看阀体箭头指向:与介质流向一致时为开启状态。
旋转手柄位置:手柄与管道平行多为开启,垂直多为关闭(仅限带手柄型号)。
控制系统监控
PLC/DCS界面显示阀门状态图标(如绿色"开"、红色"关")。
异常状态(如信号丢失)触发报警代码(如"ERR 03")。
四、故障排查流程
现象:可能原因;解决方案
信号线无反馈:传感器卡死/线路断路;检查线路通断,手动活动阀芯
反馈信号与动作不符:接线错误;核对常开/常闭型接线图
线圈通电无动作:线圈烧毁/压差不足;万用表测线圈电阻,校验介质压力
安全操作提醒
检测前务必卸压:关闭上游介质并排空管道残余压力。
防爆环境禁用带电检测:需取得安全作业许可。
信号线测试电压≤24V DC:避免高电压损坏反馈模块。
通过电信号为主、机械观察为辅的综合判断法,可精准定位阀门状态,保障系统可靠运行
