一片式球阀、二片式球阀、三片式球阀的区别

2021/3/25 10:44:18      点击:

一片式球阀、二片式球阀、三片式球阀的区别

德国沃德WODE的一片式、二片式、及三片式球阀比较常用的是采用螺纹连接的球阀。阀体采用先进的硅溶胶精密铸造工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)和承插焊(SW),可设置90°开关定位机构,根据需要加锁以防止误操作。

区别

一片式球阀,二片式球阀,三片式球阀根本的区别在阀体结构上。

一片式球阀是缩径的,由一个塞头将球体固定,流量比较小;

二片式球阀是全通径的,由两片阀体夹住球体固定的,维修相对复杂,中间的螺丝松紧度很关键,关系到是否漏气。密封性比较好;

三片式球阀跟二片式球阀类似,也是全通径的,但球体中间多了一个阀体,再由两边带颈法兰夹住,承受压力较好,安装方便,易拆卸维修和清洗。

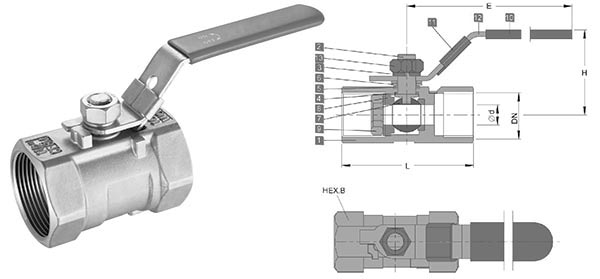

 一片式球阀概述:

一片式不锈钢球阀属于手动阀类。球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质,也可用于流体的调节与控制,球阀流体阻力小,结构简单,体积小,重量轻,紧密可靠,操作维修方便,不会引起阀门密封面的侵蚀,适用范围广。


一片式球阀技术参数:

1.公称压力:1.6-6.4MPa

2.适用稳定范围:-20232℃~350

3.适用介质:水、油、气及某些腐蚀性液体(WOG

4.螺纹类型:GNPTBSPTBSPDI259/2999

硅溶胶铸造不锈钢阀体、阀盖

螺纹类型:NPTBSPTBSPDIN259/2999

一片式内螺纹球阀无法做成高平台

不能搭配电动、气动等执行机构

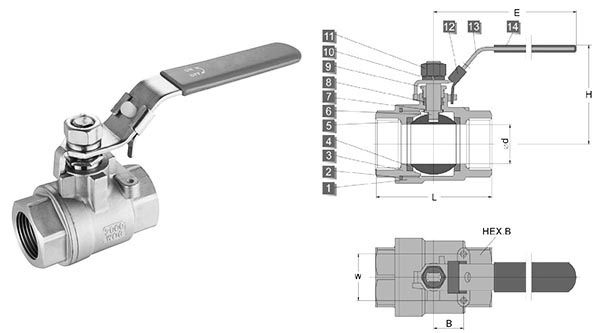

二片式球阀性能规范:

工作压力:1000PSI PN64   工作温度:-20232

适用介质:水、油、气体或其他腐蚀性液体

螺纹标准: NPT, BSPT, BSP, DIN259/2999

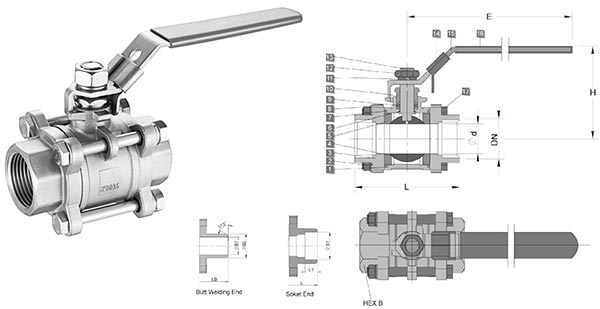

三片式球阀特点

三片式球阀是一种比较新型的球阀类别,阀体铸造采用国外引进的先进工艺,结构合理、造型美观。三片式球阀阀座采用弹性密封结构,密封可靠,启闭轻松。 阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。广泛适用于石油、化工、城市给排水等要求严格切断的工况。驱动方式:手动、电动、气动可设置90°开关定位机构,根据需要加锁以防止误操作。


三片式球阀用途

三片式球阀适用于空气、蒸汽、水、气体、石油和石化产品、腐蚀性介质等,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。三片式法兰球阀产品具有结构紧凑、外形精美、智能控制、使用方便等诸多特点。为手动操作转角为90°旋转类球阀,密封性能优良,流通能力大,流阻系数小,结构简单、维修简单、使用寿命长。一片式球阀通常应用密封要求严格场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质。
