进口气动衬氟蝶阀特点选型原理介绍

 气动衬氟蝶阀如何选型

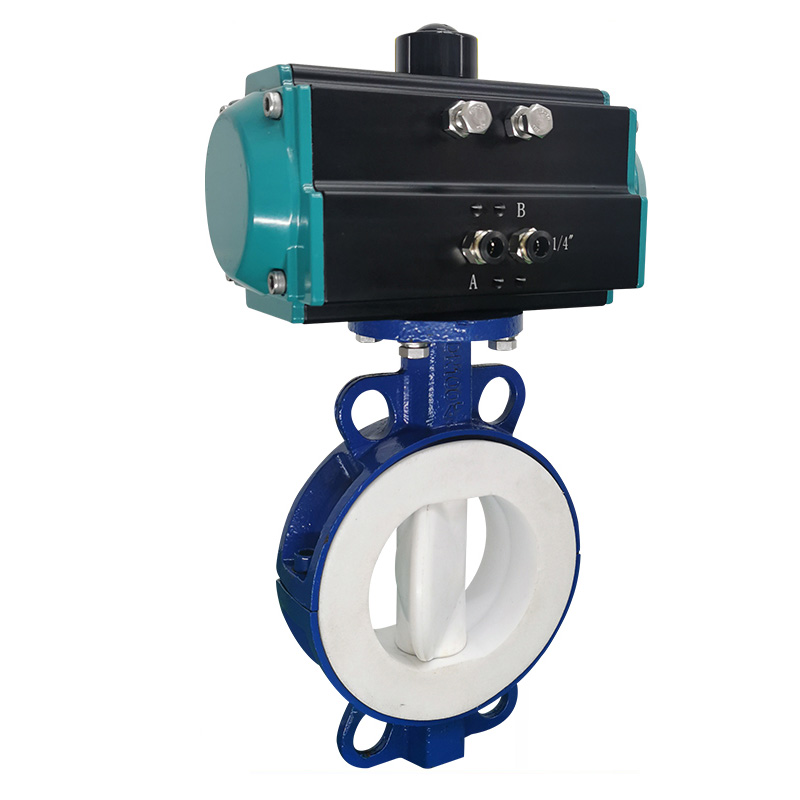

      气动衬氟蝶阀是由气动执行器和蝶阀组成。气动蝶阀是用随阀柑转动的圆形蝶板做启闭性，以实现启用动作的气动阀门主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，目前蝶阀在低压大中口径管道上的使用越来越多。

衬氟阀门分类

      氟阀门分为：衬氟隔膜阀、衬氟气动蝶阀、衬氟球阀、衬氟止回阀、衬氟截止阀、衬氟旋塞阀、衬氟楔式闸阀、衬氟调节阀等产品。

气动衬氟蝶阀执行机构

      采用新型系列AT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

      1、齿轮式双活塞，输出力矩大，体积小。

      2、气缸选用铝金材料，重量轻、外形美观。

      3、可在顶部、侧面安装手动操作机构。

      4、齿条式连接可调节开启角度、额定流量。

      5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

      6、IS05211标准连接为产品的安装更换提供了方便。

      7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门同步精度。

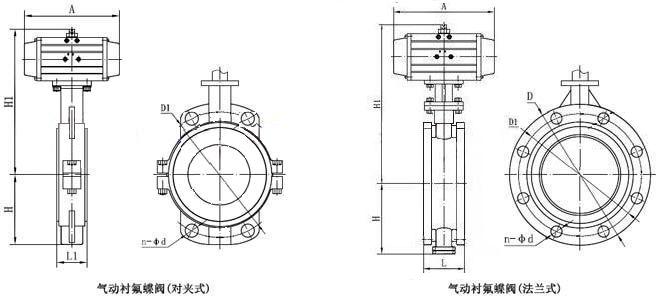

气动衬氟蝶阀连接方式

      连接方式：对夹式连接、法兰式连接

气动衬氟蝶阀特点介绍

      1、小巧轻便，容易拆装及维修，并可在任意位置安装。

      2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。

      3、流量特性趋直线，调节性能好。

      4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。

      5、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。

      6、该阀可设计成法兰连接和对夹连接。

      7、驱动方式可选择手动、电动或气动。

      8、密封件可更换，且密封可靠达到双向密封。

      9、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。

      目前气动蝶阀在低压大中口径管道上的使用越来越多。气动蝶阀可分为：不锈钢气动蝶阀，硬密封气动蝶阀，软密封气动蝶阀，碳钢气动蝶阀等。

气动衬氟蝶阀用途及特点

      蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，该阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式，阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制；保证阀轴不与腔内流体介质接触。广泛适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

其主要特点为:

      1、设计新颖、合理、结构独特，重量轻，启闭迅速。

      2、操力矩小，操作方便，省力灵巧。

      3、可以任何位置安装，维修方便。

      4、密封件可以更换，密封性能可靠达到双向密封零泄漏。

      5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
