进口气动卫生级调节阀的结构特点

进口气动卫生级调节阀的结构设计核心在于“无死角、易清洗、耐腐蚀”，以满足食品、制药及生物工程等行业严格的卫生标准（如3A、EHEDG）。以下是其关键的结构特点详解：

1. 阀体结构：自排放设计

这是卫生级阀门最显著的特征，区别于工业阀门的根本点。

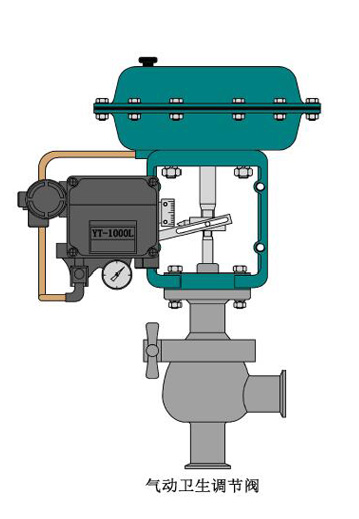

角型结构为主：最常见的阀体形式为角型，流体入口与出口呈90度直角。这种设计使得介质在关闭阀门后，能够完全依靠重力排空，不会在阀体内积液，从而防止细菌滋生。

流线型无死角：阀体内部设计成光滑的圆弧形，没有突出的部件、凹槽或死角区域。这确保了无论是产品流体还是清洗液（CIP）都能顺畅流过，避免物料残留。

变型产品：在角型基础上，衍生出直通型（用于低阻力降场合）和三通型（用于分流或合流），但其内部依然保持流线型无死角设计。

2. 阀杆与密封结构：无摩擦与隔离设计

阀杆的动密封处是污染风险最高的地方，因此采用了特殊设计：

金属波纹管密封（高端应用）：

在无菌要求极高的场合（如注射用水、发酵罐），会采用金属波纹管作为第一道密封。阀杆运动时，波纹管进行伸缩，实现绝对的无摩擦运动，彻底杜绝了介质通过阀杆向外泄漏或外部细菌通过阀杆进入系统的可能性。

通常在波纹管失效后，顶部会设置第二道填料密封作为保险。

膜片式隔离密封：

许多卫生级调节阀（如无菌角座阀或某些调节阀）采用隔膜片将介质与执行机构完全隔离。隔膜片通常由PTFE（聚四氟乙烯）或EPDM（三元乙丙橡胶） 复合制成，阀杆只推动膜片压向阀座，而不进入介质区域。

优点：彻底消除了填料函的滑动摩擦和泄漏点，且膜片材质符合FDA标准，特别适合有颗粒或粘性的介质。

自调整填料（通用型）：

对于通用型卫生级调节阀，填料函通常采用低摩擦的PTFE V型圈。其结构设计允许弹簧自动压紧填料，既能保证密封，又能在长期使用中补偿磨损，且摩擦力小，有利于提高调节精度。

3. 执行机构：快拆与长导向设计

为了适应频繁的清洗和拆卸需求，执行机构与阀体的连接方式有特殊考量：

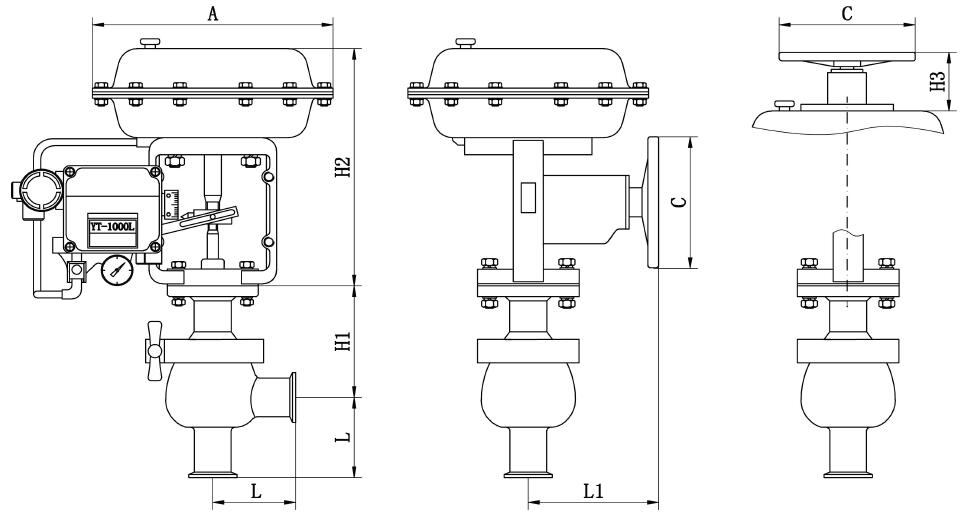

长支架连接：

执行机构与阀体之间通常有一个较长的支架。这个支架将高温的阀体与执行机构隔开，避免执行机构内的膜片或弹簧因热受损。

支架通常带有对开的卡箍或螺栓连接，便于快速拆装阀芯组件进行清洗或更换。

多弹簧薄膜执行机构：

采用多弹簧结构，体积小、输出力大。通过配用智能阀门定位器，可以实现高精度的调节控制（响应速度快、线性度好）。

4. 连接方式：快装卡箍为主

卡箍连接：

这是最普遍的结构形式。阀体两端焊接卡盘头，通过卡箍和密封垫圈与管道连接。

优点：拆装无需工具（或仅需一把扳手），几秒钟即可完成，便于管路清洗、消毒和阀门的在线维护。

密封垫圈：垫圈通常采用EPDM、硅胶或PTFE 材质，并设计成与管道内径齐平（齐平式设计），确保连接处无台阶、无残留。

5. 表面处理与材质

材质：与介质接触的部分均为不锈钢（通常是316L），具有良好的耐腐蚀性。

表面粗糙度：

与介质接触的内表面必须进行机械抛光+电子抛光。

粗糙度通常要求Ra ≤ 0.4μm ~ 0.8μm（甚至更低）。表面越光滑，介质和细菌就越难以附着，清洗也就越容易。

总结

进口气动卫生级调节阀的结构精髓在于：通过角型自排放阀体解决积液问题，通过波纹管/膜片密封解决泄漏和污染问题，通过快装卡箍解决清洗维护问题，并通过高光洁度保证物料不粘附。这些结构特点共同保障了其满足严格的卫生法规要求。
