进口气动压力调节阀与PLC系统的调试介绍

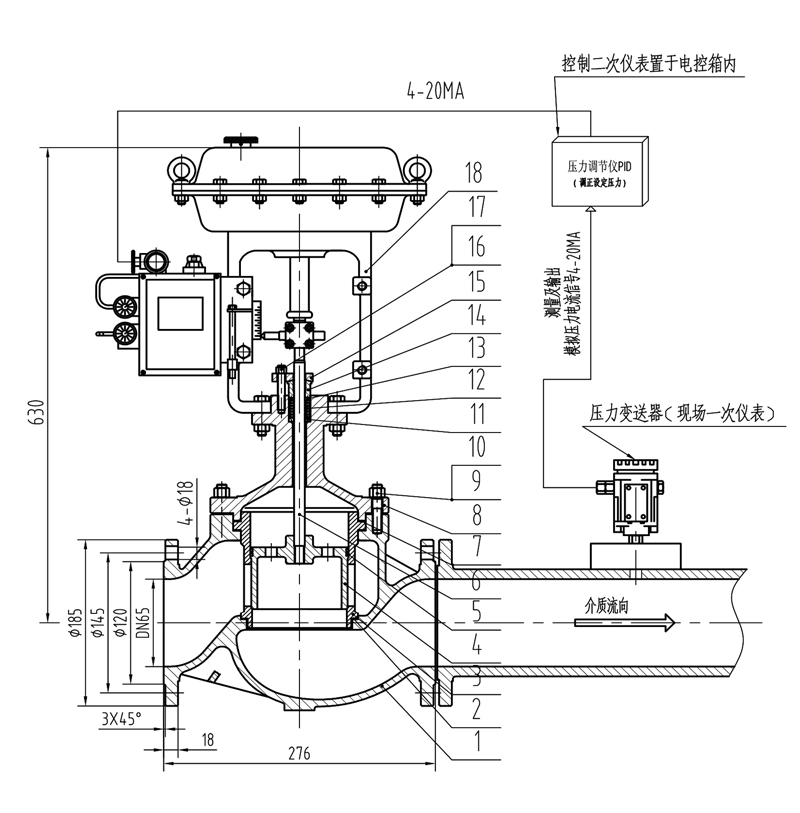

进口气动压力调节阀与PLC系统的调试，是确保整个控制回路安全、精准、可靠运行的最后一道关键工序。调试过程需要仪表工程师和自控（PLC）工程师紧密配合。

以下是系统化的调试步骤、要点和注意事项，适用于常规的4-20mA+HART智能阀门系统。

调试核心目标

安全：确认阀门在故障状态（失电、失气）下的动作符合工艺安全要求。

准确：确保PLC输出信号与阀门实际开度（以及最终控制的工艺参数如压力）呈准确的线性关系。

可靠：确保阀门动作平滑、无卡涩，定位器工作稳定，整个回路响应正常。

调试前准备（至关重要）

技术文件准备：

PLC程序逻辑图/控制原理图。

调节阀数据表、接线图、智能定位器操作手册。

P&ID图纸，明确阀门位号、作用及联锁逻辑。

工具与设备：

HART通信器（或智能定位器配套的手操器/专用软件），如艾默生475，或通过安装HART调制解调器在电脑上操作。

标准电流信号发生器（可输出4-20mA）。

万用表。

气源压力表、便携式气压源（可选）。

安全锁具及警示牌。

现场条件确认：

管道已冲洗、吹扫干净，阀门已正确安装。

仪表气源已接通，并确保洁净、干燥、压力稳定（通常0.4-0.6 MPa）。检查过滤减压阀并排水。

电气接线已完成，并检查无误（电源、信号线、接地）。

调试阶段一：阀门单体调试（离线测试）

此阶段不连接PLC，主要测试阀门本体和定位器的基本功能。

机械检查与初始化：

确认阀门安装方向正确，手轮机构处于“自动”位置。

手动操作手轮，感觉阀门动作是否顺畅，有无卡涩。完成后恢复自动位。

气路检查：

检查所有气管接头无泄漏。

确认供给定位器的气源压力正确。

智能定位器基本设置：

使用HART手操器连接至定位器（通常并联在4-20mA回路上）。

通电通气，进入定位器设置菜单。

关键设置步骤（遵循手册，不同品牌菜单不同）：

选择语言/单位。

设置阀门动作方式：直行程 或 角行程。

设置作用方向：正作用（信号增大，阀门开度增大）或反作用。此方向必须与气开/气关类型匹配。

输入阀门行程：输入阀门的全行程值（如25mm、50mm）。这是后续自动校准的依据。

阀门行程自动校准：

这是智能定位器最核心的调试功能。在手操器上启动“自动标定”或“行程初始化”。

定位器会自动驱动阀门从全关走到全关，记录两个极限位置，并建立电信号（4-20mA）与阀位（0-100%）的精确对应关系。

校准成功后，定位器会学习并存储阀门的特性（如摩擦力）。

单体功能测试：

用手操器手动给定阀位（如0%， 50%， 100%），观察阀门是否准确、平稳地运动到位，且阀杆无剧烈抖动。

测试故障安全位置：关键安全测试！

对于气开阀，切断气源，观察阀门是否迅速、完全地关闭。

对于气关阀，切断气源，观察阀门是否迅速、完全地打开。

测试后恢复气源，阀门应能回到断气前的位置。

调试阶段二：与PLC系统的联调（在线测试）

单体调试成功后，将阀门接入PLC控制回路。

信号回路检查：

恢复所有接线，将阀门置于自动控制模式。

在PLC控制程序中，将阀门置于手动输出模式。

零点与满量程校准：

在PLC手动输出界面，缓慢输出4mA（0%）信号。

用万用表在阀门接线端测量，确认电流为4.0mA左右。

观察阀门是否处于精确的机械全关位（有硬密封要求的阀门需特别注意）。若有微小偏差，有时需在定位器内进行“微调”，但优先确保机械零点正确。

在PLC手动输出界面，缓慢输出20mA（100%）信号。

确认电流为20.0mA左右。

观察阀门是否处于精确的机械全开位。

线性度测试（关键步骤）：

在PLC端，分别输出 0%、25%、50%、75%、100% 的信号。

同时观察：

PLC输出电流值。

定位器反馈的阀位值（通过手操器或定位器显示屏读取）。

阀杆的实际物理位置刻度。

这三者应基本一致。误差应在定位器允许范围内（通常<±0.5%）。如果误差大，检查定位器校准数据或机械连接是否松动。

动作响应与死区测试：

在PLC端，给阀门一个小幅度的阶跃信号（如从45%跳到55%），观察阀门动作是否及时、平滑，有无振荡或过冲。

智能定位器通常可以调整响应速度和死区，非必要不建议修改出厂优化设置。

PLC控制逻辑与联锁测试：

将阀门切换回自动模式，由PLC的PID模块或程序逻辑控制。

模拟工艺条件，检查阀门是否按预设逻辑正确动作。

测试紧急停车（ESD）联锁：触发一个ESD信号，检查与阀门配套的电磁阀是否动作，阀门是否在规定时间内（如1-3秒）到达安全位置。这是最重要的安全功能测试。

调试阶段三：投入闭环运行与整定

缓慢引入工艺介质：

在阀门处于安全初始位置（通常是关闭状态）下，缓慢打开上下游手阀，引入介质。

检查阀门填料函等静密封点有无泄漏。

PID参数整定：

在控制系统稳定、无重大干扰的情况下，将控制回路投入自动。

由自控工程师进行PID参数整定。现代智能定位器性能好，通常可以使用相对温和的PID参数。

观察控制效果：阀门应能平稳地将压力控制在设定值附近，动作不应过于频繁（否则缩短寿命）或迟钝（导致控制偏差大）。

最终记录与交付：

记录所有调试数据：校准日期、最终设置参数、PID参数等。

在阀门铭牌附近贴上已调试标签。

常见问题与对策

阀门不动作：检查气源、电源、信号线、保险丝；确认定位器是否处于“手动”模式。

阀门动作相反：检查定位器内的“作用方向”设置，或PLC程序中的输出逻辑。

阀门振荡/不稳定：可能是PID参数过激进、气源压力波动、或阀门摩擦力太小（需在定位器中适当增加阻尼）。

定位器无法通信：检查HART回路电阻（需在250-600Ω之间），确认接线正确。

安全警告

调试前务必进行安全作业许可（如挂牌上锁），确保工艺侧已隔离或处于安全状态。

在阀门动作时，保持安全距离，远离连杆和转动部件。

测试故障安全位置时，确认该动作不会对上下游设备造成危害。

通过以上系统化的调试，可以确保进口气动压力调节阀与PLC系统完美协同，成为您自动化生产线上一个可靠、精确的控制单元。
