自力式温度调节阀工作原理

     进口自力式温度调节阀利用液体受热膨胀及液体不可压缩的原理实现自动调节。温度传感器内的液体膨胀是均匀的。其控制作用为比例调节被控介质温度变化时，传感器内的感温液体体积随着膨胀或收缩。被控介质温度高于设定值时，感温液体膨胀。推动阀芯向下关闭自力式温度调节阀，减少热媒的流量；被控介质的温度低于设定值时，感温液体收缩．复位弹簧推动阀芯开启，增加热媒的流量。自力式温度调节阀主要适用于采暖空调生活热水、石油化工、电力、机电纺织、橡胶、食品等行业。

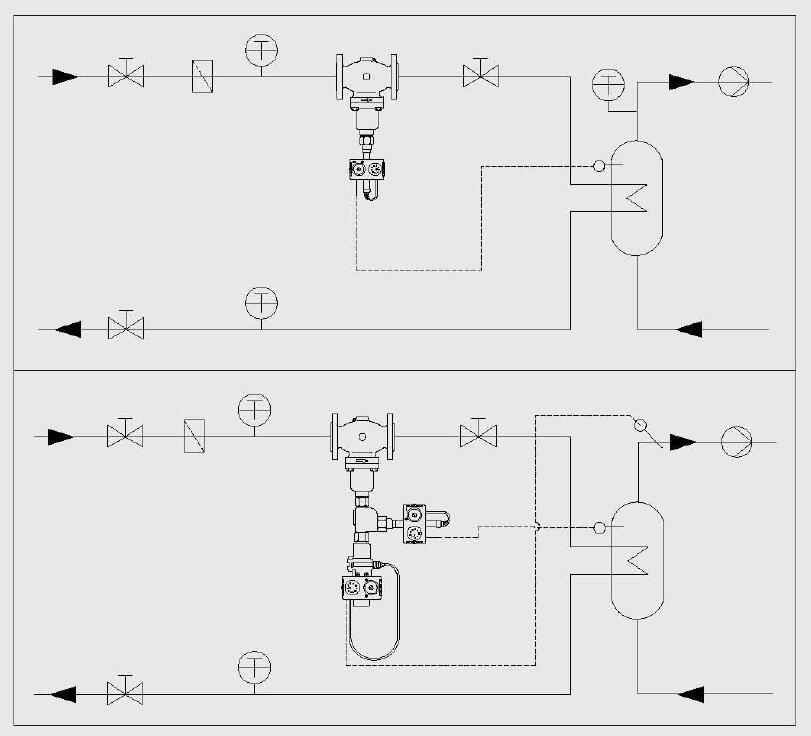

应用安装案例：

以市场上常用的自力式温度调节阀品牌、德国沃德WODE的温控阀为例，根据不同的应用工况需求有加热型和冷却型两种，该文中就加热型和冷却型两种自力式温度调节阀的工作原理做介绍：

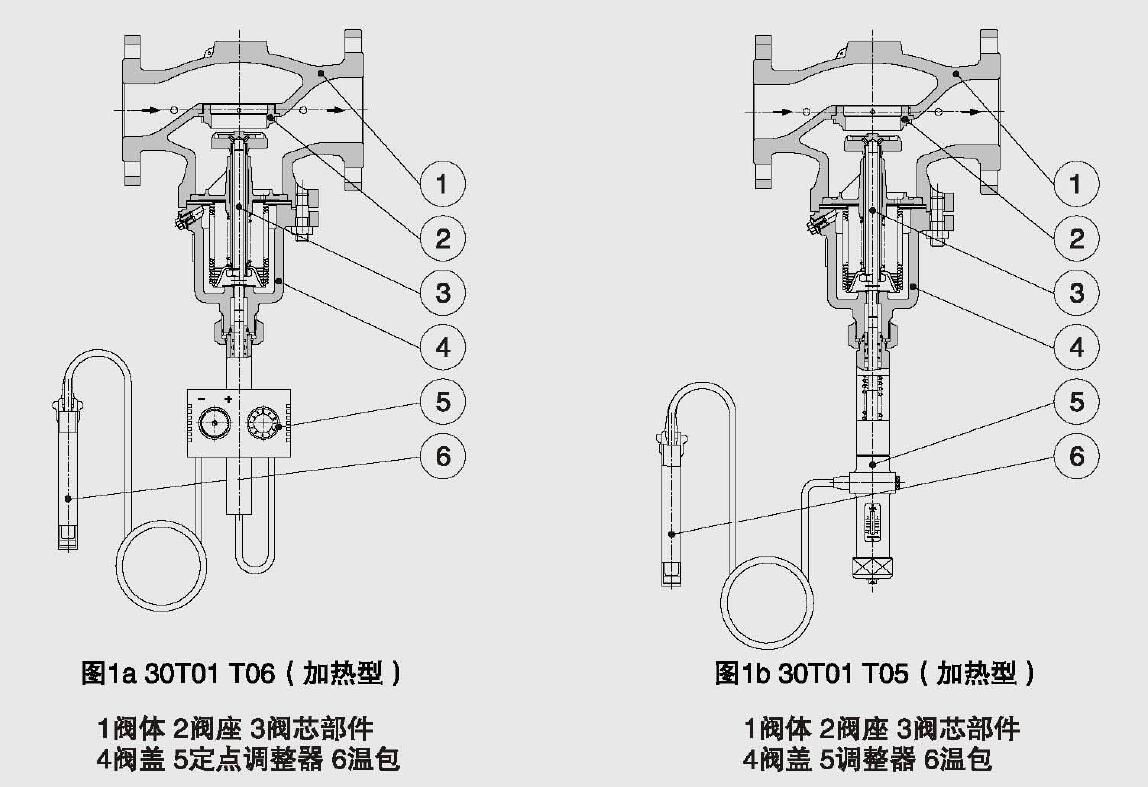

1、加热型

　　温度调节阀是根据液体的不可压缩和热胀冷缩原理进行工作的。

加热用自力式温度调节阀，当被控对象温度低于设定温度时，温包内液体收缩，作用在执行器推杆上的力减小，阀芯部件在弹簧力的作用下使阀门打开，增加蒸汽和热油等加热介质的流量，使被控对象温度上升，直到被控对象温度到了设定值时，阀关闭，阀关闭后，被控对象温度下降，阀又打开，加热介质又进入热交换器，又使温度上升，这样使被控对象温度为恒定值。阀开度大小与被控对象实际温度和设定温度的差值有关。

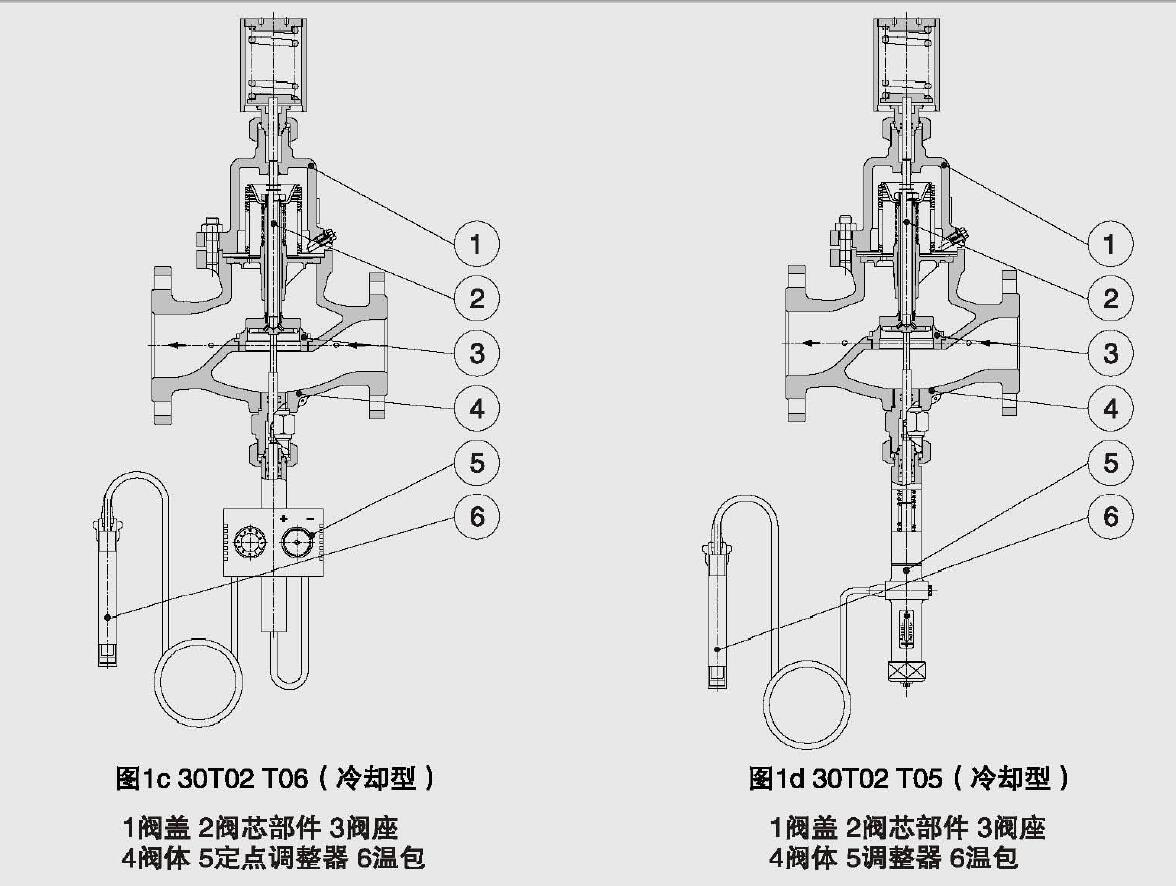

2、冷却型

　　冷却用自力式温度调节阀工作原理可参照加热用自力式温度调节阀，只是当阀芯部件在执行器与弹簧力作用下打开和关闭与温关阀相反，阀体内通过冷介质，主要应用于冷却装置中的温度控制。

自力式温度调节阀 产品特点

1、体积小重量轻安装简易；

2、准确可靠寿命长；

3、免维修式工作；

4、调解设定简易；

5、无源工作（无电源、气源正常工作)；

6、无需昂贵的调试费用；

7、阀体密封采用V型环高温密封组件，防止了阀杆过紧抱死或漏气的可能性。
