真空配件KF,ISO,CF,NW简要介绍

  在真空系统使用的阀门中,我们经常遇到各种规格的连接方式，如CF,KF,NW,ISO等，这些系列法兰都是用在真空系统中常用的密封连接方式，但是对这些法兰的区分和使用很多朋友并不是很清楚，以国际知名真空阀门品牌德国沃德WODE为例，现在就这些问题与大家共同探讨一下。

KF系列： KF是应用在真空系统中的一种快卸法兰。他由以下几个元件构成：两个成对称分布的KF法兰、O-Ring、定心支架、卡箍。勿需使用别的工具，只要简单地用手拧动碟形螺母就可以松开或压紧联接。主要应用在高真空系统中。规格从KF10-KF50,通常情况下KF连接的管道尺寸是相对于英寸规格来说的。即KF25对应的管道管道是25.4*1.65mm，依此类推(有的要求特殊管道，法兰的焊接尺寸可以定制)。KF最大的到KF50(配管是50.8*1.65mm)之后的真空连接就是ISO系列

　　ISO系列：ISO也是用于高真空系统中的配件，最小规格是ISO63(配管是63.5*1.65mm)再往后面是ISO80、ISO100、ISO160直至ISO320甚至更大规格，链接方式是双卡头链接,主要是两个ISO的法兰片，中间加密封圈，然后用四个双卡头卡住法兰片进行连接。要注意的是通常情况下ISO系列的密封圈相对于KF系列的真空密封圈除了有中心支架和氟橡胶材质的密封圈外，还多了一个铝制的弹簧外圈，其主要作用是防止密封圈滑脱。因为ISO系列的管路尺寸相对较大，密封圈套在中心支架上面受到机台的震动或者温度的影响，如果没有固定的话会滑脱，影响密封。

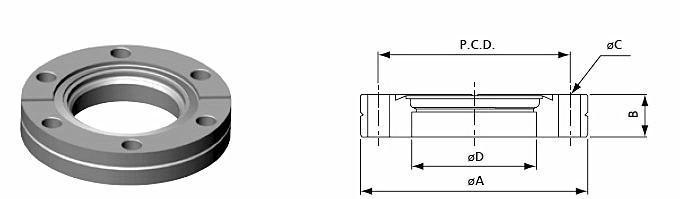

　　CF系列：CF法兰比较容易区分，主要是用在超高真空系统上的密封连接，其主要密封方式是金属密封即铜垫片密封。需要注意的是铜垫片在使用一次后密封效果会很差，如果对真空度要求较高的系统，法兰每拆卸一次，就需要更换垫片。

NW系列：NW同样是用在高真空系统中的真空配件，是日本的规范，所以NW的真空配件在日企或者日本设备里面用到的相对来说多一些。前面我们说过，ISO系列的是两片ISO的法兰片和四个双卡钩进行连接，而NW的链接方式是两片NW的法兰在一起，用链式卡箍进行连接(N63的法兰外观上就是大一号的NW50的法兰)。
