阀门用螺栓上的4.8、8.8是什么意思

2021/8/10 15:20:00      点击:

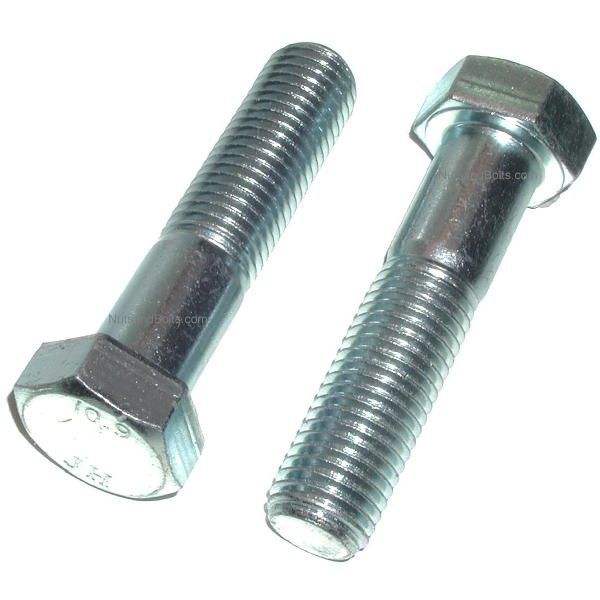

阀门用螺栓上的4.88.8是什么意思?

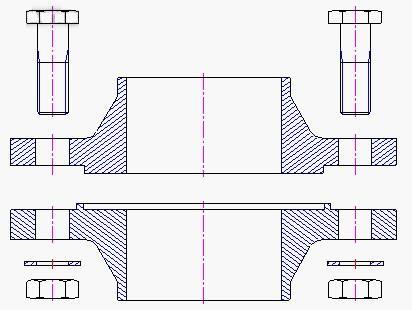

阀门中经常使用到的配件有螺栓,以德国沃德WODE的阀门产品为例,比如阀体和阀盖基本通过螺栓紧固连接的、法兰式的阀门与管道上的法兰也是通过螺栓紧固连接。在使用的螺栓中经常有碰到螺栓上打的4.88.8等,是什么意思呢,沃德WODE阀门公司工程师就此介绍下:钢结构连接用螺栓性能等级分3.64.64.85.66.88.89.810.912.910余个等级,其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理(淬火、回火),通称为高强度螺栓,其余通称为普通螺栓。

螺栓性能等级标号有两部分数字组成,分别表示螺栓材料的公称抗拉强度值和屈强比值。例如:


性能等级4.6级的螺栓,其含义是:

1、螺栓材质公称抗拉强度达400MPa级;

2、螺栓材质的屈强比值为0.6

3、螺栓材质的公称屈服强度达400×0.6=240MPa级。

性能等级10.9级高强度螺栓,其材料经过热处理后,能达到:

     螺栓材质公称抗拉强度达1000MPa级;

     螺栓材质的屈强比值为0.9

     螺栓材质的公称屈服强度达1000×0.9=900MPa级。

螺栓性能等级的含义是国际通用的标准,相同性能等级的螺栓,不管其材料和产地的区别,其性能是相同的,设计上只选用性能等级即可。

强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa10.9GPa


8.8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2

     一般的螺栓是用"X.Y"表示强度的,X*100=此螺栓的抗拉强度,X*100*Y/10=此螺栓的屈服强度(因为按标识规定:屈服强度/抗拉强度=Y/10

    4.8级,则此螺栓的抗拉强度为:400MPa;屈服强度为:400*8/10=320MPa

     另:不锈钢螺栓通常标为A4-70A2-70的样子,意义另有解释。

度量

     当今世界上长度计量单位主要有两种,一种为公制,计量单位为米(m)、厘米(cm)、毫米(mm)等,在欧州、我国及日本等东南亚地区使用较多,另一种为英制,计量单位主要为英寸(inch),相当于我国旧制的市寸,在美国、英国等欧美国家使用较多。

公制计量:10进制)1m =100 cm=1000 mm

制计量:8进制)、1英寸=8英分 1英寸=25.4 mm3/8''×25.4 =9.52

1/4''以下的产品用番号来表示其称呼径,如:4# 5# 6# 7# 8#10#12#

螺纹

     螺纹是一种在固体外表面或内表面的截面上,有均匀螺旋线凸起的形状。根据其结构特点和用途可分为三大类:

     普通螺纹:牙形为三角形,用于连接或紧固零件。普通螺纹按螺距分为粗牙和细牙螺纹两种,细牙螺纹的连接强度较高。

     传动螺纹:牙形有梯形、矩形、锯形及三角形等。

     密封螺纹:用于密封连接,主要是管用螺纹、锥螺纹与锥管螺纹。

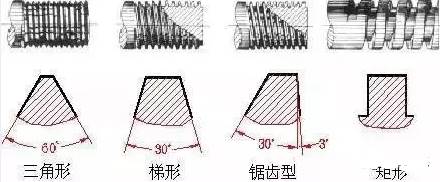

根据形状分类:




螺纹配合等级

     螺纹配合是旋合螺纹之间松或紧的大小,配合的等级是作用在内外螺纹上偏差和公差的规定组合。

1 对统一英制螺纹,外螺纹有三种螺纹等级:

     1A2A3A级,内螺纹有三种等级:1B2B3B级,全部都是间隙配合。等级数字越高,配合越紧。在英制螺纹中,偏差仅规定1A2A级,3A级的偏差为零,而且1A2A级的等级偏差是相等的。等级数目越大公差越小。

     1A1B级,非常松的公差等级,其适用于内外螺纹的允差配合。

     2A2B级,是英制系列机械紧固件规定最通用的螺纹公差等级。

     3A3B级,旋合形成最紧的配合,适用于公差紧的紧固件,用于安全性的关键设计。

     对外螺纹来说,1A2A级有一个配合公差,3A级没有。1A级公差比2A级公差大50%,比3A级大75%,对内螺纹来说,2B级公差比2A公差大30%1B级比2B级大50%,比3B级大75%

2、公制螺纹,外螺纹有三种螺纹等级:

     4h6h6g,内螺纹有三种螺纹等级:5H6 H7H。(日标螺纹精度等级分为IIIIII三级,通常状况下为II级)在公制螺纹中,Hh的基本偏差为零。G的基本偏差为正值,efg的基本偏差为负值。

     H是内螺纹常用的公差带位置,一般不用作表面镀层,或用极薄的磷化层。G位置基本偏差用于特殊场合,如较厚的镀层,一般很少用。

     g常用来镀6-9um的薄镀层,如产品图纸要求是6h的螺栓,其镀前螺纹采用6g的公差带。

螺纹配合最好组合成H/gH/hG/h,对于螺栓、螺母等精制紧固件螺纹,标准推荐采用6H/6g的配合。

3、螺纹标记

自攻、自钻螺纹的主要几何参数

1. 大径/牙外径(d1):

     为螺纹牙顶重合的假想圆柱直径。螺纹大径基本代表螺纹尺寸的公称直径。

2. 小径/牙底径(d2):

     为螺纹牙底重合的假想圆柱直径。

3. 牙距(p):

     为相邻牙在中经线上对应两点的轴向距离。在英制中以每一英寸(25.4mm)内的牙数来表明牙距。

下面列举常用规格的牙距(公制)牙数(英制)

1)公制自攻牙:

规格:S T 1.5S T1.9S T2.2 S T2.6S T2.9S T3.3S T3.5S T3.9S T4.2S T4.8S T5.5S T6.3S T8.0S T9.5

牙距:0.50.60.80.91.11.31.31.31.41.61.81.82.12.1

2)英制自攻牙:

规格:4# 5#6#7#8#10#12#14#

牙数:AB 2420201918161414

A 2420 18 1615121110

有关阀门管道中使用的螺栓更多技术参数,可致电沃德WODE阀门各代理商沟通探讨。
