进口自力式天然气减压阀怎样根据流量计算选型

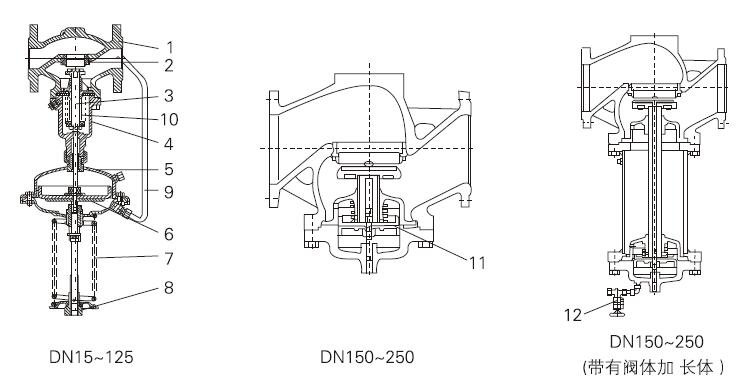

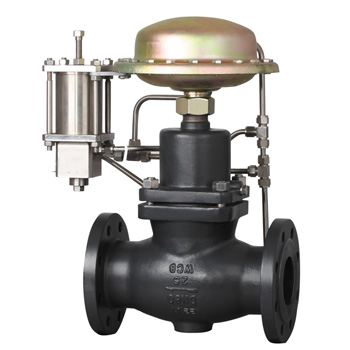

德国沃德WODE的进口天然气减压阀无需外加能源，利用被控介质自身能量作为动力源。引入执行机构控制阀芯位置来改变流通面积，改变流量，从而使阀后压力稳定到给定值，具有动作灵敏，控制精度高，节约能源等特点。

根据流量为进口自力式天然气减压阀选型是一个非常重要且专业的技术过程。选型正确与否，直接关系到整个调压系统的稳定性和安全性。

以下是一个详细、可操作的选型计算步骤和指南。

核心选型原则

选型的核心目标是：确保所选阀门的口径和能力，能够在最小和最大流量范围内，将进口压力平稳地减至并稳定在所需的出口压力，同时避免阀门发生喘振、噪音或过度磨损。

关键选型步骤与流量计算

第一步：收集必备参数（选型基础）

在开始计算前，您必须明确以下所有参数：

介质：天然气（明确组分，特别是相对密度）。

进口压力 (P1)：最大进口压力 和 最小进口压力 (单位: MPa(a) 或 kPa(a)，建议使用绝对压力)。

所需出口压力 (P2)：最大出口压力（通常是安全切断阀的触发压力）和 最小出口压力（必须满足下游设备的最低工作压力）(单位: MPa(a) 或 kPa(a))。

最大流量 (Qmax)：下游所有设备在极端工况下的总耗气量。

正常流量 (Qn)：下游设备在常规运行时的总耗气量。

最小流量 (Qmin)：下游设备在最低负荷运行时的耗气量（如仅维持状态）。

温度：天然气的操作温度范围 (单位: °C 或 K)。

管道口径：预连接的管道尺寸。

第二步：理解关键概念 - Cv值（流量系数）

Cv值 是衡量阀门流通能力的核心参数。其定义为：当阀门全开时，两端压差为1 psi（磅/平方英寸），水温为60°F（15.6°C）时，每分钟流经阀门的美加仑数。

对于气体，我们需要使用修正后的流量公式。

第三步：应用流量计算公式

对于天然气等可压缩气体，国际上通用且最权威的公式是 ISO 6358 衍生的公式或类似形式。以下是其中一个常用形式：

最大流量时的Cv值计算：

您需要计算在 最苛刻工况 下（通常是 最低进口压力P1min 和 所需的最大出口压力P2max 组合）满足 最大流量Qmax 所需的Cv值。

公式：

Q = Cv * √(2 * ΔP * ρ / (1 - 0.67 * ΔP / P1))

其中：

Q = 体积流量 (m³/h 或 Nm³/h，注意单位统一)

Cv = 流量系数

ΔP = 压差 (P1 - P2)，单位与P1一致 (建议使用 kPa(a))

P1 = 进口绝对压力 (kPa(a))

ρ = 操作状态下气体的密度 (kg/m³)

简化与实用方法：

由于上述计算涉及密度，相对复杂。在实际选型中，更常用的方法是使用阀门制造商提供的选型软件或选型手册。您只需输入第一步中收集的参数，软件会自动计算出所需的Cv值。

您需要做的就是：确保您收集的参数准确无误。

第四步：初选阀门口径（查表与匹配）

根据计算出的所需Cv值，查阅意向品牌（如FISHER、SAMSON、WODE、VTON等）的产品选型手册。

手册中会列出不同口径阀门对应的额定Cv值。

选择那个其额定Cv值 略大于 您计算出的所需Cv值 的阀门口径。

注意：选择的阀门额定Cv值不应过大，通常要求在实际最大流量时，阀门的开度在 20% ~ 80% 之间。

Cv值过大：阀门会长期在小开度下工作，容易导致阀芯和阀座冲蚀损坏，控制精度差，易产生噪音和振动。

Cv值过小：即使在最大开度也无法满足最大流量需求，导致下游压力不足。

第五步：校验其他关键工况

一个优秀的选型必须校验所有边界条件：

校验最小流量工况：

在 最高进口压力P1max 和 最小的出口压力P2min 组合下，校验 最小流量Qmin。

此时计算出的所需Cv值会非常小。您需要确认初选的阀门在如此小的开度下是否仍能稳定控制，避免关不死或控制失灵。高性能的进口阀门通常有更好的可调比（如 50:1 或更高），能适应更宽的流量范围。

校验噪音与流速：

气体在阀内节流会产生噪音。进口品牌通常会提供噪音预测软件。

一般要求阀体内的气体流速不超过马赫数0.3，或在阀出口管道内的流速不超过20-30 m/s，以控制噪音和振动。

校验关闭压力：

当流量为零时，出口压力会略有上升（称为“关闭压力”）。需要确认这个关闭压力不会超过下游安全装置（如安全阀）的设定值。

综上所述通过以上系统性的步骤，您就可以科学地为您的天然气系统选择一个合适的进口自力式减压阀，确保其长期稳定、高效地运行。
