进口浮球疏水阀系统

2023/5/10 16:02:36      点击:

进口浮球疏水阀系统

疏水阀是一种阀门,也称疏水器,排水阀,其基本作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出;同时最大限度地自动防止蒸汽的泄漏。疏水阀根据原理作用的不同,可分为以下三种类型:机械型、依靠蒸汽疏水阀内凝结水液位高度的变化而动作;热静力型、依靠液体温度的变化而动作;热动力型、依靠液体的热动力学性质的变化而动作,一个蒸汽疏水阀的排水能力不能满足要求时,可并联安装几个蒸汽疏水阀。


该文中就机械型浮球式疏水阀系统介绍:当蒸汽冷凝时会形成冷凝水,为了确保系统的最大传热效率,冷凝水必须从系统中排除。蒸汽中所携带的空气和其它不凝性气体在蒸汽和换热面上形成层,同样也必须从系统中排除。疏水阀是一种能够自动将冷凝水、空气和不凝性气体排出蒸汽系统并能阻止蒸汽排出的装置。

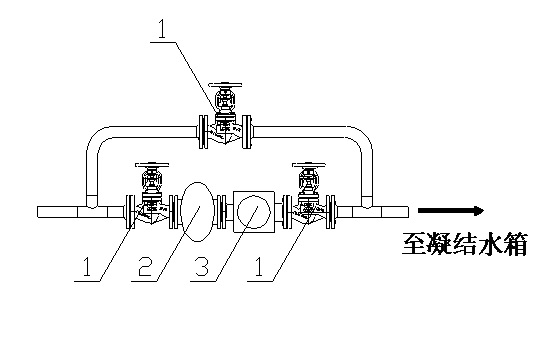

1、双波纹管截止阀;2、浮球疏水阀;3、双窗观视镜

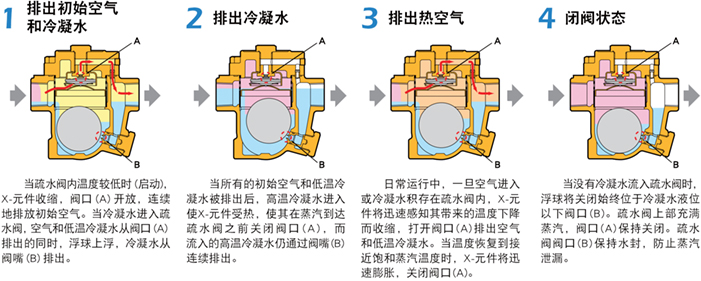

工作原理:

浮球疏水阀是感应冷凝水和蒸汽之间密度的不同,利用浮球来操作疏水阀的开关。

优点:

1.在饱和温度下连续排放冷凝水,排量大。

2.能适应高低负荷的变化,不受压力变化影响。

3.排气性能良好。

缺点:

1  浮球易被水锤打扁,使疏水阀无法工作。

2  当大量热空气进入时会形成气堵。

3  在暴露状态下易结冰需要加保温。

注意事项:

1.如果管道中的污垢及铁锈等杂物进入疏水阀内部,疏水阀的排水孔和运动部件很容易被堵塞或卡死。所以应在疏水阀上游安装过滤器。

2.即使有过滤器的保护,疏水阀仍会因为各种原因而损坏。如果疏水阀损坏时处于开启状态,高价产生的蒸汽就会被大量浪费。所以需要在疏水阀上游安装观视镜,或者安装疏水阀检测装置来确定疏水阀是否正常工作。

3.回收系统中如有背压必须在疏水阀下游安装止回阀。当进口压力减低或蒸汽关闭时,止回阀可以防止冷凝水倒流。

4.在疏水阀前后安装截止阀,便于疏水阀维修。法兰连接的截止阀方便拆装。

5.如安装旁通时旁通应高于或水平于疏水阀。不应在疏水阀下方安装旁通,这样会使旁通中积水。

6.安装浮球疏水阀时需保留一定的维修空间。

WODE疏水阀特点:


传统的正压密封设计导致浮球需要很轻才能浮起拉动密封件上升,使得浮球壁非常薄,不耐水锤。WODE产品的倒拉密封设计不仅可以集成止回阀还使得浮球可以做得很厚重,抗水锤能力增强,球体抗水锤可达180公斤。另外水锤形成时阀体内局部压力增高,倒拉设计的阀塞被高压推动而开启,从而自动泄压保护了疏水阀的控制元件。

由于系统中的空气不可能在启动时完全排除,而热空气残留在系统中不仅将降低换热效率增加热阻,还有可能形成气阻使疏水阀不能疏水。WODE产品在冷凝水进入疏水阀时浮球元件工作排除冷凝水,此时阀孔中压力低于阀体中压力,热空气(在阀体上方)通过虹吸管被抽走排除掉,从而避免了热空气给系统带来的种种危害。

同时WODE浮球疏水阀采用了三合一(过滤、疏水、止回)的快速拆装设计,减小了安装空间和初投资。为了施工方便,WODE浮球疏水阀的设计使得现场变更安装方向成为可能。疏水阀阀罩的4个固定螺栓是正方形布局,可以方便地根据需要变换阀罩为水平或竖直方向。内置控制元件也可做同样角度变换。这样客户可以方便地现场进行水平安装和竖直安装的转换。可同时安装WODE疏水阀检测系统进行数字化集中控制。

选型参数:蒸汽压力,冷凝水排量,疏水阀背压。

应用场合:汽水换热器,加热设备,制程设备等。
