电动执行器的构成

电动执行器一般指电动执行机构，一种能提供直线或旋转运动的驱动装置，一般与阀门配套组成一体式的电动阀门。它利用电驱动能源并在某种控制信号作用下工作。执行机构使用液体、气体、电力或其它能源并通过电机、气缸或其它装置将其转化成驱动作用。由沃德WODE电动执行器厂家总结一下电动执行器的构成。

沃德的电动阀门产品有：电动球阀，电动蝶阀，电动闸阀，电动截止阀，电动焊接阀门，电动低温阀门，电动卫生级阀门，电动调节阀门等产品。

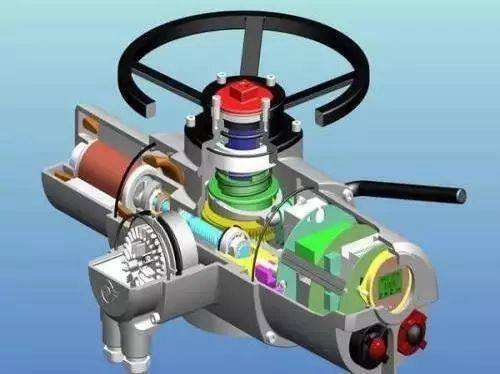

电动执行器的构成

a、电动机；

b、减速传动机构；

c、转矩控制(机械式或电子式)；

d、行程控制(机械式或电子式)；

e、位置指示(机械式或电子式)；

f、位置信号反馈(用户要求时提供)；

9、手动操作机构:

h、手一电动切换；

i、功率控制(用户要求时提供)。

电动执行器的工作原理

电动执行器是自动化技术工具中接收控制信息并对被控对象施加控制功能的装置。执行器也是一种直接改变控制系统正向通路中操纵变量的仪表，由执行器和调节机构组成。

电动执行器的工作原理：在齿轮阶段，发动机转速可以通过两组齿轮传递到输出杆上。主减速器由行星齿轮实现，副减速器由蜗轮实现，蜗轮由一组张紧弹簧固定在中心位置。在过载的情况下，即当输出杠杆超过弹簧的设定扭矩时，中心蜗轮将轴向位移，开关和信号装置将微调，电动执行机构将为系统提供保护。

在外部变速控制杆操纵的联轴器的作用下，发动机工作时输出杆与蜗轮啮合，手动操作时输出杆与手轮啮合。当发动机不工作时，电动执行器可以轻松切断电机驱动，只需按下控制杆连接手轮。由于电机驱动优先于手动操作，当发动机再次启动时，反向动作将自动发生。这样可以避免在发动机运转时打开手轮，有利于保护系统。
