进口双座调节阀的结构、特点及适用场合

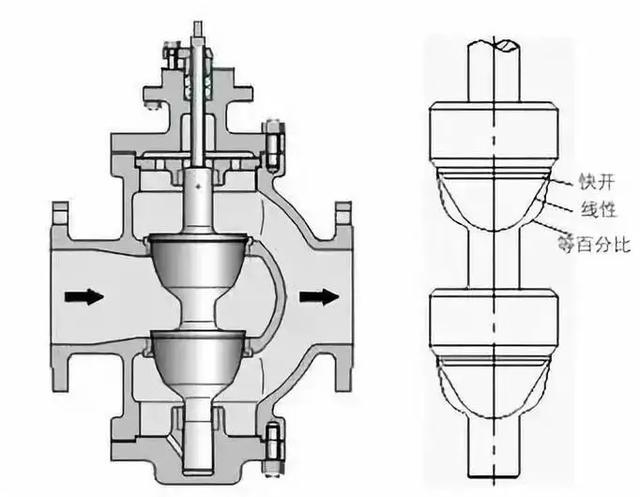

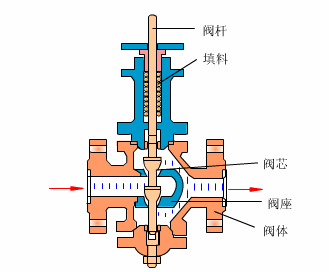

双座调节阀其结构如下图所示，顾名思义是指阀体内部由两个阀座、阀芯组成，采用双导向结构设计，配合气动或者电动执行器组成一体式自控阀门。以市场上常用的双座调节阀品牌为例，流体从一侧流入阀体内腔，经过两个阀芯后汇合从另外一侧流出，其原理是通过相互抵消流体推力来实现高压差下的稳定调节，但缺点是泄漏量相对较大。

双座调节阀的结构特点

双座调节阀由其结构可知：

1、适用于大压差：由于流体压力作用在两个阀芯上，不平衡力相互抵消许多，因此双座调节阀的允许压差大。这种能互相抵消许多不平衡力的结构为平衡式结构，套筒调节阀亦是采用平衡式结构设计，对大压差环境特别友好。

2、泄漏量大：在关闭时，因存在着加工误差，阀芯与阀座的两个密封面不能同时密封，因此，阀座泄漏量比单座调节阀大十倍，甚至上百倍；同时，温度变化时泄漏量也会增大，这是它的突出的缺点，所以不能用在工艺要求泄漏小的场合。

3、禁止用于不干净介质：因阀体流路比较复杂，加之上下导向处易被固体颗粒卡住，不适用于高粘度、悬浮液、含固体颗粒等易沉淀、易堵塞场合（该场合推荐使用重庆普惠斯阀门生产的防卡堵专用多功能调节阀，该多功能调节阀采用外置定位与导向、流道简单、防卡结构设计，有效解决了阀门的卡堵等问题）。

4、太笨重。双座调节阀由于其流路复杂，导致产品体积十分的笨重，尤其是口径越大越笨重，所在大口径场合推荐使用多功能调节阀，具有体积小、动作可靠、安装维护方便等优点。

双座调节阀的主要优、缺点

1、优点：允许压差大；由于介质的压力可以相互抵消，所以其允许压差大，套筒调节阀亦具有此优点。

2、缺点：泄漏大、易堵卡、太笨重。由于其采用双阀芯、阀座结构，对产品的加工精度、组装配合等要求非常高，所以其泄漏量相对较大；再由于其流路复杂，对含颗粒等不干净介质容易在阀体内腔里沉积，从而造成卡堵；同时也因为流路复杂，增大了阀门的体积尺寸，使阀门显得非常笨重。

应用场合

针对双座调节阀的上述优、缺点和特性，综合如下：

1、适用于大压差场合，如电厂减温减压主蒸气调节阀。

图为某余热发电减温减压装置主蒸气调节阀

2、适用于泄漏要求不高的场合。

3、适用于不含颗粒、纤维等干净介质场合。

优化建议

1、压差小、口径不大（<DN100）的场合可使用单座调节阀，口径较大的场合建议使用多功能调节阀替代。

2、对含固体颗粒、易结晶/结垢、纤维等不干净介质，优先选用防卡堵专用多功能调节阀。

3、对体积、安装维护要求较高时，可采用多功能超轻型调节阀。
