进口电动压力调节阀的工作原理

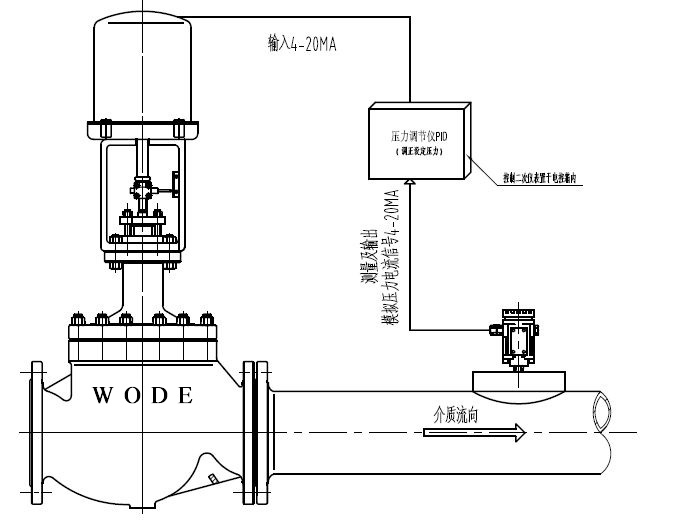

德国沃德进口电动压力调节阀是一种压力平衡式调节阀，采用笼式套筒导向、双密封结构，配电动执行机构，电动执行机构为电子式一体化结构，内有伺服放大器，输入控制信号(4～20mADC或1～5VDC)及电源即可控制阀门开度，将电流信号转变成相对应的直线位移，自动地控制调节阀开度达到对压力连续调节。控压力控制系统，是由电动调节阀、压力变送器、压力调节仪组成，可以完成现代工业过程中对管道压力的全自动控制。那该阀的工作原理是什么呢？

以下是进口电动压力调节阀的工作原理综合说明，结合技术细节与行业应用：

一、核心工作原理

‌信号转换与执行‌

控制器输出4~20mA电流信号至电动执行器，信号大小与阀门开度呈线性关系（4mA对应0%开度，20mA对应100%开度）‌。

执行器内部电机将电流信号转换为机械位移，通过减速机构驱动阀杆运动，改变阀芯位置‌。

‌闭环控制机制‌

部分高端型号集成阀门定位器，实时反馈阀杆位移信号，与设定值对比后动态调整输出，确保控制精度（重复精度±0.5%以内）‌。

二、关键组件协同

‌电动执行器‌

包含电机、减速器、位置传感器，支持智能诊断功能（如过载保护、行程校准）‌。

‌调节阀体‌

高压差工况采用多级降压设计（如笼式套筒结构），降低气蚀与噪音‌。

三、典型控制流程

‌信号输入‌：控制器接收传感器（如压力变送器）的4~20mA反馈信号‌。

‌动态调节‌：执行器根据偏差调整阀门开度，直至系统压力稳定在设定值‌。

四、应用场景示例

‌高压蒸汽系统‌：德国沃德WODE电动高压调节阀通过多级流道设计实现40MPa压差下的精确控制‌。

‌化工过程控制‌：4~20mA信号驱动阀门定位器，适应腐蚀性介质的高精度调节需求‌。
