埋地燃气阀门应用选型

燃气阀门被广泛应用城市供气管网系统煤气、液化石油气、天然气等多种燃气介质管路上。阀门是燃气输配、存储系统安全运行和检修、改造、发展必不可少的重要设备。如果燃气阀门选型不当或质量不佳，就可能引发泄漏、停产等事故。事故一旦发生，轻则影响社会正常生活、生产，重则给国家、人民生命财产带来重大损失。因此，对燃气阀门的选用必须慎重。

燃气阀门应用现状

随着燃气事业的发展，燃气专用阀门的需求量越来越大，各厂家不断地推出阀门新产品，以适应市场竞争的需要。

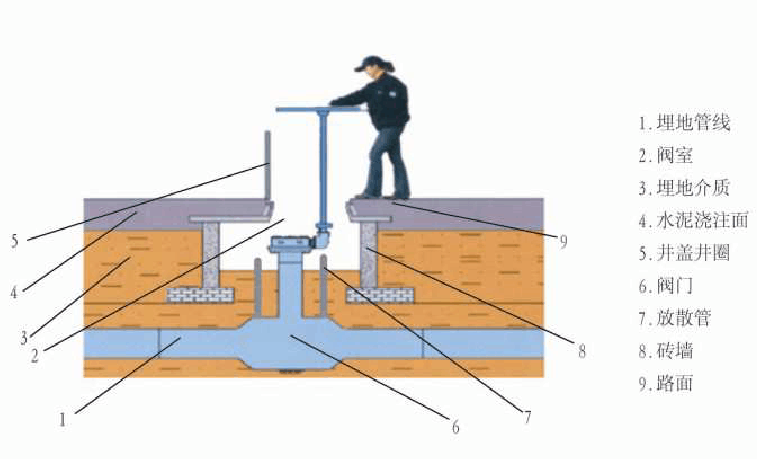

目前，市场上广泛应用的燃气阀门按结构形式分主要有闸阀、球阀、蝶阀。阀门传动方式主要有手动、蜗轮传动、电动、气动、气-液联动等。燃气管道一般埋在地下，故一般燃气阀门都采用埋地式或者做阀门井。

据有关资料显示，在城镇煤制气输配系统中应用最广的是手动式闸阀，其次为球阀、蝶阀。在目前有些地区燃气管道中运行的是人工煤气。人工煤气中含有较多的杂质，尤其是焦油、芳香烃和粉尘混合形成的“煤气胶”经常影响阀门密封甚至“咬死”阀杆。因此，在阀门的选用上我们主要选择那些从结构特点能解决这一问题的阀门，从而保证阀门启闭灵活、无泄漏。经过多年的实践摸索和数据分析，我们发现闸阀(包括平行双闸板闸阀和弹性密封单闸板闸阀)比较适用。但随着天然气替代煤气工程的结束，燃气的性质发生了变化。天然气较煤制气洁净干燥，但含有砂粒质粉尘，压力也较煤制气高，在高压力作用下砂粒粉尘将对阀门内腔形成较强的冲刷作用且天然气中含有硫化氢，因此如何在城镇地下管道上选用天然气阀门是摆在我们面前的新课题。

天然气阀门选型分析

1. 埋地天然气阀门应满足的选型要求

1.1 材料耐腐蚀

管线输送的天然气在脱硫前含有大量的硫化氢(这是一种有毒且腐蚀性极强的气体，它和铁反应生成硫化铁，呈片状剥落，腐蚀机械设备)。即使经过脱硫等工艺处理的天然气，仍有残存的硫化氢。因此，管线阀门选材要选抗硫的耐腐蚀材料。

1.2 结构合理

埋地燃气阀门应为全通径设计，降低流阻，便于通过管道清扫器或管道探测器，同时节约运行成本；尽可能降低结构高度以便节约安装成本；阀门顶部应装有全封闭的启闭指示器，便于操作者随时看清阀门所处状态，以避免误操作。

1.3 密封性好

天然气阀门的泄漏量要求十分严格，CJ3055-95《城镇燃气阀门的实验与检验》标准规定：软密封阀门在1.1倍公称额定使用压力下不允许有任何察觉的内泄漏、硬密封阀门在1.1倍公称额定使用压力下允许的内泄漏量小于0.3DNmm3/s。至于外泄漏是绝对不允许的。通常埋地和较重要的阀门都采用阀体全焊式结构。为了保证管线阀门的密封性能，要求密封垫具有优良的耐腐蚀性、耐磨性、自润性及弹性。

1.4 操作方便

地下管线阀门绝大多数为人力启闭，因此要求阀门的启闭扭矩小，全程转圈数不能太多，便于事故发生后能够尽快切断气源。

1.5 维护简单

阀门的零部件设计应考虑采用少维护、免维护结构，尽可能减少检修保养的工作量，减少因阀门检修保养而封闭道路，影响交通的情况发生。

2. 几种常用阀门的对比分析

目前我国天然气行业使用的燃气阀门从结构形式上分主要有三个大类，即闸阀、球阀、蝶阀等。下面从三个方面对这几种天然气阀门进行分析比较。

2.1 工作原理及结构特点的比较

闸阀是通过闸板的上下移动，来启闭阀门，以实现管线上某一部位系统需要“全开、全关”控制，且满足介质通过只产生微小的压力降要求。闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。不适用于作为调节或节流使用。闸阀一般为全通径设计，流通阻力小，可通过清扫球和管道探测器。闸阀结构高度较高(一般为管径的3倍-5倍)，适合管道埋深较深的情况。

球阀是靠旋转球体来使阀门启闭(开、闭只须旋转90°)。球阀开关轻便。体积小，可以做成很大口径，密封可靠，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。其结构简单、维修方便，全通径设计，流通阻力小，可通过清扫球和管道探测器。

蝶阀是根据管子挡扳的原理设计的，其流动控制元件是一个有倾角的盘。圆盘固定在心轴上，并以旋转心轴来控制启闭，阀座固定于阀体壁上。其阀体为薄饼型，适用于调节介质流量。蝶阀结构体积小，重量轻，易操作，但流通阻力大且不能通过清扫球和管道探测器。

从以上结构特点及工作原理来分析，闸阀和球阀比较适合应用于天然气管道。

2.2 安全性比较

随着技术水平的不断提高，各种闸阀的安全性也不断得到提高。平行双闸板闸阀内部装有阀杆保护套，使阀杆不受介质的侵蚀；壳体采用特殊设计的“鼠笼框架式加强筋”，减轻了阀门总体重量，增强了壳体强度和刚度；弹性密封闸阀采用弹性硬密封，阀门全开或全关时，密封圈完全把介质同阀门内腔隔离开来，使闸阀具有耐火、耐高温、耐腐蚀的特点。闸阀带有全封闭的启闭指示器，使操作者清楚了解阀门所处状态。

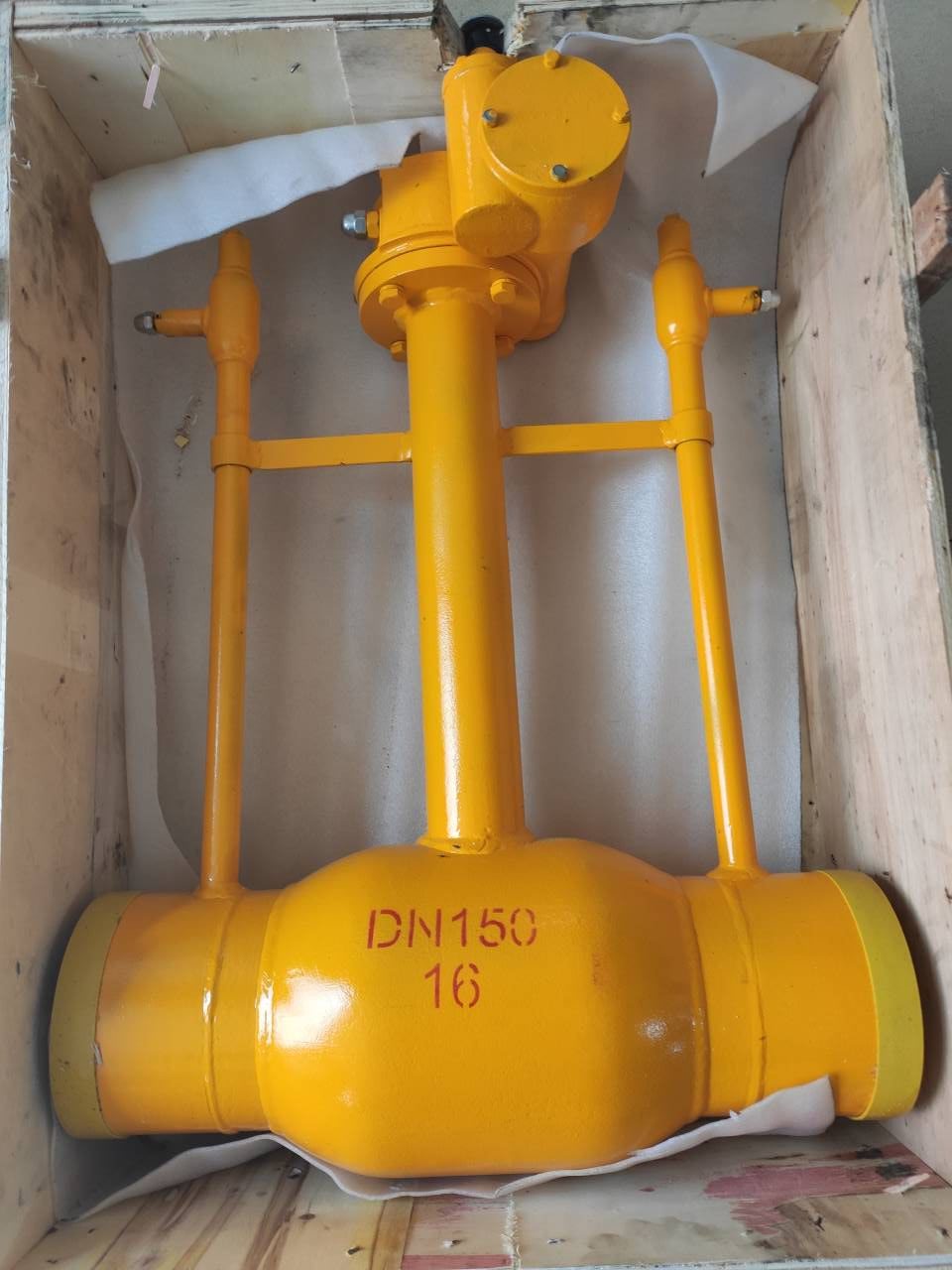

球阀也具有耐火性，耐高温的特性。火灾高温烧毁密封座上的聚四氟乙烯材料后，金属密封座及各个密封部位均能形成金属对金属的密封结构，阻止燃气介质扩散，防止灾情继续扩大；另外它还具有防静电结构，使球阀在启闭过程中形成的静电导入地下，避免静电积聚点燃介质，确保设备安全；球阀有限位加锁机构，可防止操作员误操作或非法操作。

蝶阀的密封垫隔离宽度太窄，容易造成阀瓣关闭过程中过头或不到位，影响密封；另外，由于密封圈中部分是橡胶或聚四氟乙烯，在气体冲刷中易损坏或脱落，且遇火遇高温易损坏，使用年限短。

从以上的分析结果我们可以看出，无论从哪个角度来说蝶阀都不太适用于埋地燃气管道。但因空间条件限制时，只能选用蝶阀。选蝶阀时应选用优质多偏心蝶阀，密封材料选用聚四氟乙烯或硬密封，调试时必须准确调整到关闭位置。

闸阀和球阀从结构特性和安全性来说都比较适用于埋地天然气管道。但它们也都有各自的缺点。球阀从设计到制造都需要较高的技术水平，因此其造价较高。闸阀启闭时需要旋转很多圈，启闭用时较长。所以我们在选用阀门时应综合各方面的因素，在保证安全可靠的情况下，尽量地节约成本，从这个角度出发，我们应根据燃气特性和管线的使用压力合理选用阀门，既能满足管线的安全运行又能达到减少造价，物尽其用的目的。

综上所述、几款燃气阀选型可见以下几点：

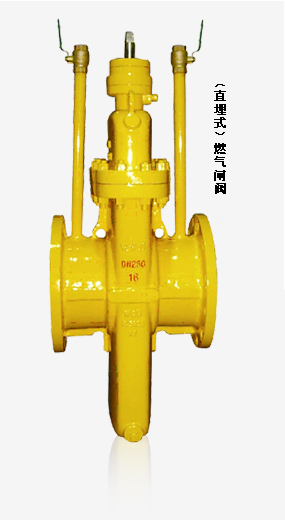

(1) 地下管网中压B级以下压力级制，推荐使用直埋式燃气灰铸铁平行双闸板闸阀；

(2) 地下管网中压A级以下压力级制，推荐使用直埋式燃气球墨铸铁平行双闸板闸阀或弹性平板闸阀，关键部位推荐使用燃气球阀；

(3) 地下官网高压B级以下或高压A级压力级制，推荐使用直埋式燃气弹性平板闸阀和固定球阀燃气球阀；

(4) 地下管网高压A级以下压力级制，推荐使用固定球燃气球阀；

随着我国燃气事业和科学技术的不断发展，会有更多新技术、新材料应用于燃气阀门的制造。因此燃气阀门的选用标准也应不断的改进；同时，在新技术、新材料应用当中，应注重操作人员的培训，掌握应用技能，以适应燃气运行管理的需要。
