进口气动蒸汽调节阀有哪些阀芯结构

进口气动蒸汽调节阀的阀芯结构，主要分为直行程和角行程两大类，分别对应不同的运动方式和适用场景。

阀芯结构总览

以下是两者核心区别的快速对比：

运动类别：核心工作原理；常见阀芯类型

直行程：阀芯沿阀杆方向做直线运动，通过上下移动改变流通面积；单座式、双座式、套筒式、多级降压式、迷宫式、角式

角行程：阀芯绕轴做旋转运动（90°以内），通过旋转角度改变流通面积；偏心旋转阀（凸轮挠曲阀）、V型球阀、O型球阀、蝶阀

直行程阀芯结构详解

直行程阀芯是工业控制中最常见的类型，适合需要高精度调节的场合。

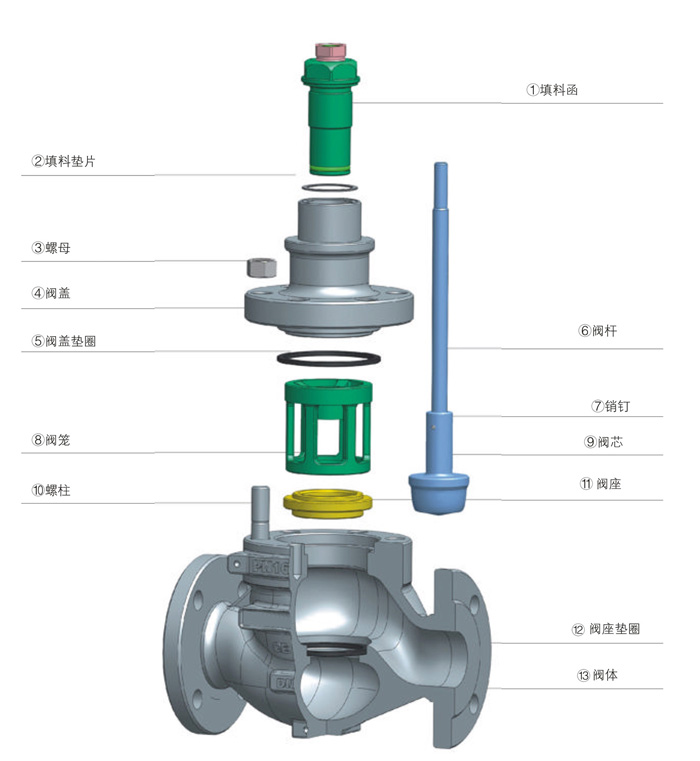

1. 单座式阀芯

结构与特点：阀体内只有一个阀芯和一个阀座，结构简单。可设计成不同形状的柱塞，以实现线性或等百分比等流量特性。泄漏等级高（可达ANSI IV级），调节性能好。

适用工况：适用于泄漏要求严格、压差不大、口径不大和温度范围广的场合。

2. 双座式阀芯

结构与特点：阀体内有两个阀芯和两个阀座，流体作用力相互抵消，不平衡力小。允许压差大，流量系数大，流通能力强。但泄漏量也相对较大。

适用工况：适用于对泄漏量要求不严格，但压差大、流量大的场合。

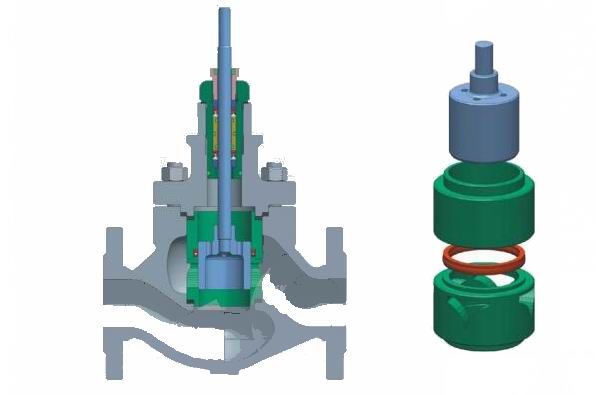

3. 套筒式阀芯（笼式阀）

结构与特点：阀芯（或称阀塞）在开有窗口的套筒（阀笼）内运动，结构稳定性好，不易振动。更换套筒即可改变流量特性和流通能力，通用性强。阀芯为平衡式，所需执行机构推力小。通过设计套筒窗口形状和数量，可兼顾调节和降压降噪需求。

适用工况：适用于压差大、要求低噪音、工作平稳的场合。但价格通常比单双座阀高，线性度略差。

4. 多级降压式阀芯

结构与特点：套筒式阀芯的“高压差版本”。将单个套筒改为多个串联的降压笼套（或迷宫式通道），使高压介质逐级降压，避免内部空化和闪蚀。

适用工况：专为高压差、易产生闪蒸空化的苛刻工况设计。能有效降低噪音，延长阀门寿命，但流量特性较差，CV值（流量系数）相对较小。

5. 迷宫式阀芯

结构与特点：多级降压阀芯的“加强版”。内部设计了极为复杂的迷宫式曲折流道，降压能力极强。结构最复杂，制造成本高，流量特性最差，CV值最小。

适用工况：适用于超高压差、高速流体的极端苛刻工况。

6. 角式阀芯

结构与特点：进口和出口呈90°直角，流路简单，阻力小，流体对阀体的冲刷和腐蚀作用较小。不易堵塞，易于清洗和自净。

适用工况：适用于高粘度、含悬浮颗粒、易结晶或易产生闪蒸的流体，以及需要直角连接的管路。

角行程阀芯结构详解

角行程阀芯结构紧凑，流通能力大，更适合快速开关或对泄漏要求不严格的场合。

1. 偏心旋转阀（凸轮挠曲阀）

结构与特点：结合了直行程阀的良好调节性和角行程阀的大容量，球面阀芯在旋转时实现关闭，密封性好，摩擦小。可调比宽（R=100），允许压差大，稳定性好。

适用工况：适用于要求调节范围宽、流通能力大、稳定性好的场合。

2. V型球阀

结构与特点：球芯上开有V形切口，具有近似等百分比的流量特性，V型切口在旋转时能对介质产生剪切作用，可有效防止堵塞。流通能力大，可调比极宽（R=200-300）。

适用工况：适用于控制纸浆、污水等含纤维、颗粒物的介质。

3. O型球阀

结构与特点：阀芯为完整的球体，全开时流路为直通管道，流体阻力最小。密封性好，泄漏量可做到“零泄漏”。可调比宽（R=100-200），但流量特性为“快开”，调节性能相对粗糙。

适用工况：适用于要求严密切断的场合，如纸浆、污水等含纤维、颗粒物的介质。

4. 蝶阀

结构与特点：阀芯为圆盘形（蝶板），结构最简单，体积小，重量轻，易于制造大口径阀门。流路畅通，有自洁作用，流量特性近似等百分比。

适用工况：适用于大口径、大流量、含悬浮颗粒的流体控制，如暖通、水处理等。

阀芯材质与工艺

阀芯材质直接决定了其在特定工况下的耐用性。进口气动蒸汽调节阀的阀芯会根据介质温度、腐蚀性和压差等因素，选择不同的材质和工艺：

基础材料：304、316、316L不锈钢是最常见的选择，具备良好的耐腐蚀和耐高温性能。对于更高强度的要求，会选用Inconel 718等特种合金。

硬化处理：在高压差、高流速等冲蚀严重的工况下，阀芯表面会进行硬化处理以延长寿命。最典型的是司太立合金（Stellite，简称STL）堆焊，具有优异的耐磨、耐腐蚀和抗高温性能。

密封工艺：为实现更严密的切断（高泄漏等级），可选用PTFE（聚四氟乙烯）或PEEK（聚醚醚酮） 等软密封材料。对于高温、高压、强腐蚀等苛刻工况，则采用金属硬密封。

如何选择合适的阀芯结构？

选择阀芯结构并非简单的对比，而是需要综合评估以下因素：

泄漏要求：要求严密关断，首选单座阀；允许一定泄漏，可选双座阀或套筒阀。

压差大小：高压差环境，首选套筒阀、多级降压阀、迷宫阀或双座阀。

介质洁净度：介质含颗粒或纤维，V型球阀、偏心旋转阀或蝶阀不易堵塞，是更好的选择。

可调比要求：要求宽调节范围（R>50），V型球阀（R=200-300）、偏心旋转阀（R=100）表现优异。

噪音要求：要求低噪音，首选套筒式阀或多级降压/迷宫式阀芯。

如果你有具体的工况参数（如介质、温度、压力、压差、流量等），我可以帮你做更具体的选型建议。
