进口气动调节球阀
一、进口气动调节球阀 产品概述
德国沃德WODE的进口气动调节球阀是一种转角为90°的旋转类球阀，也可称为"气动O型球阀"。是采用角行程气动执行器及球阀组成。气动调节球阀采用智能控制与定位，与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源就可控制运转，实现对压力、流量、温度、液位等参数的调节。气动调节球阀是以压缩空气为动力，阀杆带动阀芯在阀内转动90°可以实现全开—全闭的动作。气动调节球阀按其密封性能分为金属密封与软密封。气动O型球阀具有结构紧凑、体积精小、运行良好、密封性好、维修容易、安装方便、适应性好等优点。气动调节球阀适合于介质是粘稠、含颗粒、纤维性质的场合。气动调节球阀主要应用于石油、化工、教学设备、轻工、高压设备、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
二、进口气动调节球阀 产品特点
1、流体阻力小，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增加而增加。
4、阀杆密封良好，由于阀杆只做旋转而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增加而增加。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用时间长。
三、进口气动调节球阀 主要技术参数
公称通径DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
额定流量系数KV
21
38
72
112
170
273
384
512
940
1452
2222
3589
公称压力(MPa)
PN1.6、2.5、4.0、6.4、10、16、32 MPa；ANSI 150～2500LB
阀体形式
两段式铸造球阀
连接形式
法兰式、焊接式、对夹式、螺纹式
阀芯形式
"O"型球形阀芯
密封填料
V型聚四氟乙烯填料、柔性石墨填料等
流量特性
近似快开型
动作范围
0～90°
泄露量Q
按GB/T4213-92，小于额定KV0.01%
基本误差
带定位器：小于全行程的±2%
回差
带定位器：小于全行程的2%
注：用于氧气的调节阀德国沃德WODE阀门均选用不锈钢材质，并脱脂去油处理。
四、气动调节球阀 执行器技术参数
执行器型号
GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力
0.4～0.7MPa
气源接口
G1/4"、G1/8"、G3/8"、G1/2"
环境温度
-30～+70℃
作用形式
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
沃德的气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
五、进口气动调节球阀 主要零件材料
零件名称
材料
阀体
WCB
304(CF8)
316(CF8M)
316L(CF3M)
球体
2Cr13+氮化处理
304
316
316L
阀杆
2Cr13
阀座密封圈
PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)
填料
V型PTFE四氟填料、柔性石墨

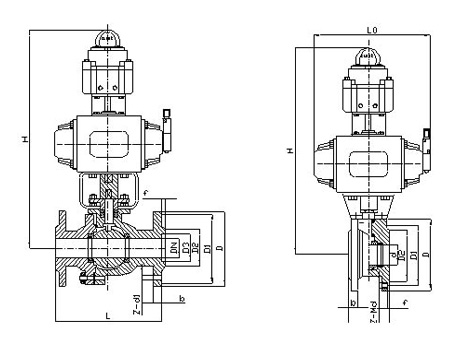

六、进口气动调节球阀 结构图
注：由于网站版面的原因，具体外形尺寸请致电沃德各代理商。
七、进口气动调节球阀 主要设计标准
试验标准
公称压力（Mpa）
压力级（class）
JIS(Mpa)
试验压力(Mpa)
1.6
2.5
4.0
6.4
10.0
300
600
10K
20K
强度试验
2.4
3.8
6.0
9.6
15.0
3.1
7.8
15.3
密封试验
1.8
2.8
4.4
7.0
11.0
2.2
5.6
11.2
1.5
气密试验
0.5～0.7
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！如果您有需要咨询更详细的产品信息；迎联系德国沃德WODE授权一级代理商：北京永德宝阀门有限公司
