高真空挡板阀主要性能指标

来源: 2021/1/7 21:43:21      点击:

高真空挡板阀主要性能指标

   高真空挡板阀用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。气动高真空挡板阀以压缩空气为动力。通过气缸执行,电磁换向阀改变气路方向带动阀杠上下运动,达到阀板开启或关闭的目的。气动高真空挡板阀轴封结构可分为氟橡胶密封和波纹管密封两种,S型为带预抽口的三通型式。气动高真空挡板阀具有常开和常闭功能,可选配磁性开关信号控制和防爆电磁阀及气源处理元件装置。高真空挡板阀适用的工作介质为空气及非腐蚀性气体。

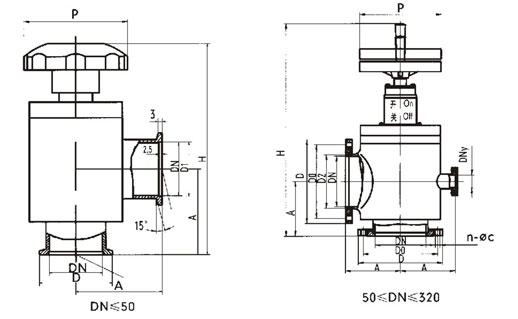

高真空挡板阀按轴封结构可分GD-J型橡胶轴封和GD-J(b)型波纹管轴封两种。按通导形式可分GD-J为角通型式,GD-S为带预抽口的三通型式。

主要零件材料阀体、阀盖、阀杆:铝合金、碳钢或不锈钢

密封件:丁腈橡胶、氟橡胶、波纹管(轴封)

高真空挡板阀适用范围:

1×10-6Pa1.2×105Pa(波纹管密封)

1×10-5Pa1.2×105Pa(氟胶圈密封)

打开时阀板上的压差:

1.2×105 Pa任意方向

高真空挡板阀阀体和阀座漏率:≤1.3×10-7Pa·L·s-1

建议首次维修前循环次数: 200000次

阀体烘烤温度:≤150℃

安装位置

-手动驱动:任意-气动驱动:任意

-电磁驱动:任意(波纹管密封);密封面朝向真空(氟胶圈密封)

电源

-气动驱动:交流220V 50Hz6W或直流24V3W(特殊规格可定做)

-电磁驱动:交流220V230V 50Hz,起动功率800W、保持功率8W

压缩空气(只适用于气动):

0.40.7MPa

阀门开启和关闭时间-气动驱动:≤1s

-电磁驱动:开启≤0.1s

关闭≤1s(氟胶圈密封)、关闭≤0.5s(波纹管密封)

阀门位置指示

-手动驱动:带有启闭位置指示

-气动驱动:带有启闭位置指示开关(磁性开关)

-电磁驱动:带有开启位置指示灯


德国沃德WODE的进口真空阀门有:进口电磁真空带充气阀、进口高真空球阀、进口电磁真空压差阀、进口电磁高真空挡板阀、进口高真空蝶阀、进口高真空气动蝶阀、进口电动高真空蝶阀、进口气动高真空挡板阀、进口高真空隔膜阀、进口气动高真空球阀、进口电动超高真空插板阀、进口电动高真空球阀、进口气动超高真空插板阀、进口超高真空插板阀、进口高真空挡板阀、进口高真空隔膜阀等产品,广泛用于接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。
