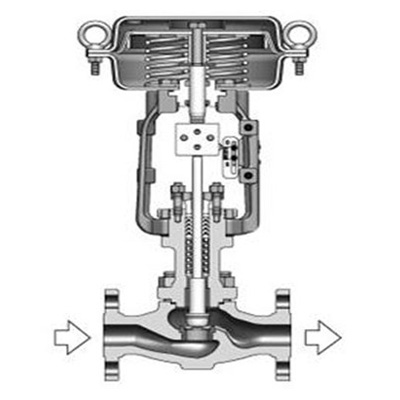

进口气动波纹管调节阀现场需要配套哪些阀门

进口气动波纹管调节阀的现场安装，并非是把它单独接入管道，而是一个需要与多种外围阀门和附件协同作业的系统工程。为了确保系统安全、可靠并实现精确控制，通常需要从以下四个层面进行配套：

工艺主回路配套阀门

这些阀门围绕调节阀本体，构成了核心的工艺流程。

上下游切断阀：在调节阀的进口和出口各安装一个切断阀（手动截止阀/球阀），用于在维修或紧急情况下将调节阀从系统中可靠隔离，便于安全拆装。波纹管截止阀因其优越的密封性能是首选。

旁路阀与旁通管：在切断阀外侧并联一条装有手动阀的旁通管路，用于调节阀故障或维护时手动调节流量，保障生产不间断。

排液/排气阀：在主回路低点安装球阀等作为排液阀，在系统高点安装排气阀。用来排出系统启动时的冷凝水、空气等杂质，防止水锤或气蚀损害阀门。

工艺安全阀：在可能超压的管路上安装，当压力超过设定值时自动泄压，保护设备安全。通常需要安装在调节阀的下游。

气源处理配套设备

这些设备用于净化处理驱动阀门动作的压缩空气。

气动三联件：通常指集成了空气过滤器、减压阀和油雾器的模块。过滤器用于净化气源，减压阀将气压稳定在阀门所需值，油雾器则为执行机构提供润滑（注意：某些现代执行机构可能无需油雾器，应参照说明书）。

气源截止阀：安装在三联件前端的气源总管上，用于在系统维护时切断气源。

快速排气阀：安装在气缸附近，用于快速排出气缸内的气体，使阀门能够快速动作，常用于紧急切断系统。

控制与反馈附件

这些是气动调节阀的“大脑”和“感官”，负责信号的转换、增强和反馈。

电气阀门定位器：接收来自DCS的4-20mA电信号，精确控制阀位。具备HART等协议通讯功能的智能定位器还可进行远程诊断。

电磁阀：接收DCS的开关信号，快速控制气路的通断，是实现阀门快速关闭的安全联锁关键部件。

限位开关：安装在阀门上，将阀门全开/全关的位置信号以开关量形式反馈给DCS，用于状态确认。

空气过滤减压阀：功能类似三联件中的减压阀，但通常用于为定位器等高精度仪表提供更洁净、稳定的气源。

手轮机构：安装在气动执行器上，可在失去气源或控制系统故障时，临时转为现场手动操作。

其他辅助设备

根据具体的应用工况，有时还需要以下辅助设备，尤其是在蒸汽系统应用时：

蒸汽专用设备：

汽水分离器：安装在调节阀上游，去除蒸汽中的水分，保护阀门。

蒸汽疏水阀：安装在汽水分离器或管路低点，自动排出冷凝水，防止水锤。

Y型过滤器：安装在调节阀上游或疏水阀前，防止杂质堵塞阀芯或疏水阀。

止回阀：安装在调节阀下游，用于防止介质倒流，保护阀门和设备。

其他：还包括用于系统排水的排水阀、用于计量流量的流量计以及用于测量压力的压力表等。

这些配套阀门共同构成了一个完整、可靠的调节阀系统。一个正确的配套方案，能让阀门在规定的使用条件下，达到长达数年乃至十年以上的安全稳定运行周期。
