进口气动波纹管调节阀的流量特性有哪些

调节阀的流量特性，描述的是当阀前后压差固定时，介质流经阀门的相对流量与阀门相对开度之间的函数关系。这个概念通常也被称为阀门的理想固有流量特性。

对于进口波纹管气动调节阀而言，其流量特性曲线由阀芯的形状决定。该阀门常用的流量特性主要有以下四种：

特性类型：相对流量与开度的关系；核心特点及调节特性；典型应用场景

直线特性 (Linear)  ：流量增量与开度增量成固定比例；小开度下调节过于灵敏、易振荡、大开度下调节迟钝；负荷稳定、阀前后压差变化不大的场合，如多数液位控制系统。

等百分比特性 (Equal Percentage)：开度变化带来的流量变化百分比恒定；小开度下调节平缓、大开度下调节灵敏，全行程调节精度相对稳定；负荷变化大、阀前后压差波动大的场合，广泛用于压力、温度及复杂流量控制系统。

抛物线特性 (Parabolic) ：特性曲线介于直线和等百分比之间；调节性能优于线性特性，但调节优势不如等百分比特性突出；实践中已较少单独使用，常被等百分比特性替代，在特定工艺要求下可能保留。

快开特性 (Quick Opening)：极小开度下即获得较大流量；主要用于两位式（ON-OFF）控制，通常不适用于连续调节；电磁阀、开关阀等快速切断或程序控制场合。

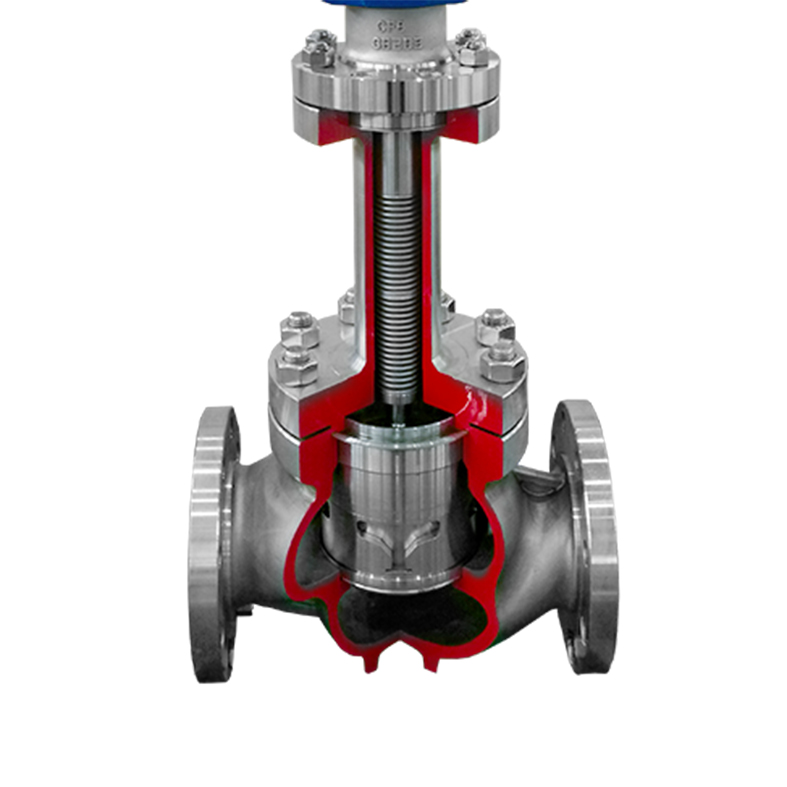

需要注意的是，调节阀的额定可调比通常为50:1或30:1，这意味着阀门能够在较宽的流量范围内保证调节精度。波纹管阀体常采用S型流线型通道设计，这使得其在获得特定流量特性的同时，压降损失更小、流通能力更大。

抛物线特性补充说明

抛物线特性的公式可表述为：相对流量与相对开度的平方成正比。在一些需要精细调节但要求比线性特性更平滑的场合，才可能选用这种特性。由于等百分比特性在大多数情况下都能提供更优的调节性能，因此抛物线特性在工程实践中已较少被首选。

选型原则：如何选择？

在实际工程中，超过90%的调节阀选型都集中在“直线”和“等百分比”这两种特性上。除了参考前面的应用场景对照表，还需注意以下要点：

避免小开度调节：直线特性的阀门在小开度时增益过大，易造成系统不稳定。因此应尽量避免直线特性阀门在小开度（通常指低于10%-20%）下工作。选型时需验算阀门开度，确保正常工况下开度不小于20%。

关注管道压降比(S值)：在实际管路中，阀门开度变化会引起阀前后压差变化，这被称为“工作流量特性”。为了获得良好的调节品质，通常要求S值(阀全开时压降与系统总压降之比)不小于0.3，否则可能导致理想特性发生畸变。对于压降占比较小(S<0.3)的系统，即使阀门线性好，也可能出现大开度时流量几乎不变的“饱和”现象，应优先考虑等百分比特性。
