进口气动套筒调节阀的气开式和气关式的区别

气开式和气关式的选择是进口气动套筒调节阀选型中最重要的安全决策之一。

核心区别

简单来说，两者的根本区别在于 “当驱动气源（或控制信号）故障丧失时，阀门会处于什么位置？”。

特性：气开式；气关式

英文缩写：AO 或 FC；AC 或 FO

全称：Air to Open / Fail to Close；Air to Close / Fail to Open

动作原理：供气（信号增加）→ 阀门打开；供气（信号增加）→ 阀门关闭

          断气（信号丧失）→ 阀门关闭；断气（信号丧失）→ 阀门打开

失效安全位置：故障关；故障开

详细对比与解析

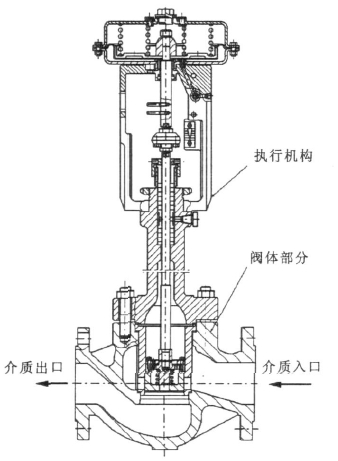

在实际系统中，这种差异是通过不同的执行机构与阀门结构的组合来实现的：

1. 实现方式不同

类型：

气开式：

执行机构与阀门组合方式：

反作用执行机构 + 正装阀（或正作用执行机构+反装阀，较少见）。

气压力向下压缩弹簧，阀杆向下运动，打开阀门。失气时，弹簧向上复位，关闭阀门。

示意图说明：

气压力与弹簧力方向相反。

气关式

执行机构与阀门组合方式：

正作用执行机构 + 正装阀。

气压力向上推动膜片，压缩弹簧，阀杆向上运动，关闭阀门。失气时，弹簧向下复位，打开阀门。

示意图说明：

气压力与弹簧力方向相同（共同关闭阀门）。

注：对于活塞式执行机构，通过改变气路接口实现切换更为常见。

2. 选型依据：安全是第一原则

选择气开还是气关，不是任意的，而是基于 “故障安全” 原则。即：当气源、信号或电源故障时，阀门应自动进入一个对工艺系统最安全的位置。

选择：

气开式：

场景举例：

        1. 加热炉的燃料气调节阀

        2. 反应器进料泵的出口调节阀

        3. 蒸汽加热器的蒸汽调节阀

安全逻辑分析：

一旦失气，阀门自动关闭，切断燃料或进料，防止设备过热、超压或发生危险反应。安全目标是“断源”。

选择：

气关式：

场景举例：

1. 冷却水调节阀

2. 锅炉给水调节阀

3. 反应釜夹套冷却剂调节阀

4. 放空或泄压阀

安全逻辑分析：

一旦失气，阀门自动全开，保证冷却水持续供应防止设备超温，或保证锅炉给水防止干烧，或打开泄压通道防止超压。安全目标是“保障”或“泄放”。

其他考量因素

节能：考虑正常工况下哪种状态更节能。例如，正常生产时多数时间需要阀门开度大，则选择气关式（正常时只需较小气压克服弹簧力，耗气少）。

物料特性：如果介质易结晶、凝固，失气时选择打开状态可能有利于管道吹扫，防止阀门堵塞。

执行机构尺寸：对于大口径、高压差的阀门，关闭阀门需要更大的推力。气开式（失气关）需要弹簧提供足够的关闭力，可能需要更大、更贵的执行机构。
