进口气动套筒调节阀输入的信号有哪些模式

进口气动套筒调节阀（作为一种终端控制设备）的输入信号模式，核心是指其配套的气动执行机构或阀门定位器所能接收的控制信号类型。这些信号是来自控制系统（如DCS、PLC）的指令，决定了阀门的开度。

主要输入信号模式可分为以下几大类：

一、 模拟电信号（当前最主流和通用的模式）

控制系统发出连续的电流或电压信号来精确控制阀门开度。

直流电流信号（最常用）：

4-20mA DC (带/不带 HART)：这是工业自动化领域的绝对标准。

4mA 对应阀门全关（或0%开度）。

20mA 对应阀门全开（或100%开度）。

优点：抗干扰能力强（电流信号），传输距离远，可进行两线制接线（信号和供电共用一对导线），且“活零”设计（4mA）便于检测断线故障。

HART协议：是在4-20mA模拟信号上叠加的数字通信协议，允许在不中断控制的情况下，进行阀门参数设置、状态诊断和在线监测。

直流电压信号（较少见）：

0-10V DC 或 1-5V DC：某些特定系统或小型PLC会使用。

优点：接线简单。

缺点：抗干扰能力弱于电流信号，传输距离受限，在复杂工业环境中较少用于关键控制。

二、 数字通信信号（现场总线，代表未来趋势）

通过数字网络协议直接传输数字指令，能传递大量状态和诊断信息。

过程现场总线：

PROFIBUS PA/DP：在流程工业，特别是欧洲设备中应用广泛。

FOUNDATION Fieldbus (FF)：在流程工业，特别是大型项目和美国公司中应用广泛。

Modbus RTU：一种通用的串行通信协议。

工业以太网协议：

PROFINET、EtherNet/IP、Modbus TCP/IP 等。这些是基于以太网的高速通信协议，正在成为新建大型项目的主流选择。

优点：

一根总线电缆可连接多个阀门，大幅减少布线。

传输的信息量巨大，包括控制指令、阀门全参数、实时状态、高级诊断、预测性维护数据等。

便于实现设备的远程管理和智能化。

缺点：

系统复杂度高，初始成本可能较高。

需要支持相应协议的智能定位器和控制系统。

三、 模拟气信号（传统、本质安全模式）

直接使用压缩空气压力作为控制信号，无需电/气转换。

标准气信号：20-100 kPa (0.2-1.0 bar, 3-15 psi)。

20 kPa 对应阀门全关（气开式）或全开（气关式）。

100 kPa 对应阀门全开（气开式）或全关（气关式）。

应用场合：

老式气动控制系统。

防爆要求极高的场合（如某些易爆的化工、油气环境），因为纯气动系统不产生电火花，是本质安全的。

作为安全仪表系统（SIS） 中安全阀的触发信号（因其简单可靠）。

四、 离散开关信号（用于两位式控制）

这种模式下，阀门不是调节，而是只有“全开”和“全关”两个位置。

电信号：通常是 24V DC 或 220V AC 的通/断信号，控制电磁阀的得失电，进而使气动执行机构驱动阀门到一端或另一端。

气信号：直接通过气动电磁阀切换气路，给执行机构一侧供气。

应用：主要用于开关阀，但在某些简单调节场合（如替代传统的两位式调节），套筒阀也可配合电磁阀使用。

核心总结与选择要点

信号模式：典型代表；主要特点；适用场景

模拟电信号：4-20mA (HART)；行业通用标准，精度高，抗干扰，支持远程设置与诊断（HART）；绝大多数现代过程控制回路

数字通信信号：PROFIBUS, FF, PROFINET；信息集成度高，布线简单，支持高级智能功能；新建大型、智能化工厂项目

模拟气信号：3-15 psi；本质安全，简单可靠，响应快；防爆区、老系统、SIS安全系统

离散开关信号：24VDC ON/OFF；控制简单，成本低；两位式控制或开关阀应用

关键点：

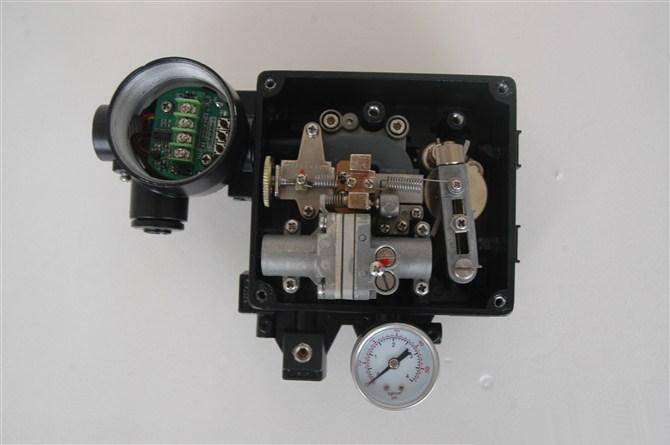

决定因素：阀门接收何种信号，取决于所配的电气阀门定位器（对于调节型）或电磁阀/气动放大器（对于开关型）。用户在采购时必须明确指定定位器的信号类型。

主流配置：目前，进口气动套筒调节阀的标准配置通常是“气动执行机构 + 智能电气阀门定位器（接收4-20mA+HART信号）”。这是一个性能、精度和功能性价比最高的组合。

转换：如果控制系统输出信号与阀门接收信号不匹配，需要增加信号转换器（如I/P转换器，将电流信号转换为气信号；或通信网关）。

因此，在选择时，需要根据控制系统的输出能力、项目对智能化的要求、防爆等级、成本预算等因素，来确定最合适的输入信号模式。
