进口自力式调节阀控制阀前和阀后压力的区别

自力式压力调节阀无需依赖外部电源（如电力或气源），而是利用阀门入口或出口管道内流体自身的压力能量作为动力源，来实现压力的自动调节。

进口自力式调节阀控制阀前压力和阀后压力在目标、工作原理、安装方式和应用场景上存在根本性的区别。

简单来说，它们的核心区别在于：检测的是哪里的压力，以及想要稳定哪里的压力。

以下是详细的对比和解释：

一、核心区别对比表

特性：控制阀后压力；控制阀前压力

核心目标：稳定出口压力（作为减压阀使用）；稳定进口压力（作为泄压阀或背压阀使用）

压力检测点：检测阀门出口端的压力；检测阀门进口端的压力

导压管连接：从出口端引压至执行机构膜盒；从进口端引压至执行机构膜盒

设定压力：设定的是希望维持的出口压力值；设定的是希望维持的进口压力值

阀芯动作逻辑：阀后压力高 → 关小

阀后压力低：→ 开大；阀前压力高 → 开大

阀前压力低：→ 关小

弹簧状态：通常为正作用（弹簧向下压阀芯）；通常为反作用（弹簧向上顶阀芯），但并非绝对

主要应用：减压、稳压；泄压、保压、溢流

二、工作原理详解

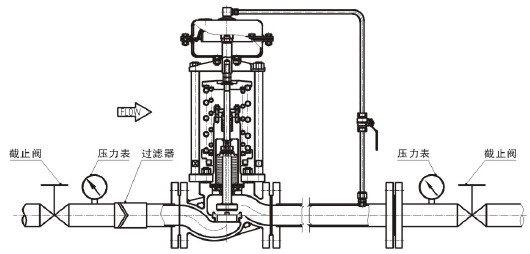

1. 控制阀后压力（减压阀模式）

目标：无论上游进口压力如何波动，或下游用气量如何变化，阀门自动调节开度，将出口压力维持在一个恒定的设定值。

工作过程：

阀后压力（P2）通过导压管被引入执行机构的膜片下方。

当下游用气量减少导致P2升高时，膜片下方的压力增加，推动膜片向上运动。

膜片带动阀杆阀芯向上运动，关小阀门开度，减少流量，从而使P2回落到设定值。

当下游用气量增加导致P2降低时，膜片下方的压力减小，调节弹簧的力推动膜片向下运动。

阀芯向下运动，开大阀门开度，增加流量，从而使P2回升到设定值。

简单记忆：力来自于出口，动作是为了稳定出口。出口压力高就关小，出口压力低就开大。

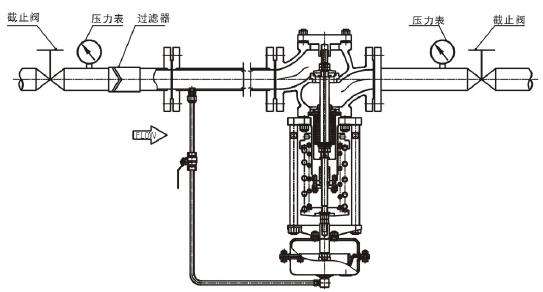

2. 控制阀前压力（泄压阀/背压阀模式）

目标：无论下游压力如何变化，或上游供气量如何变化，阀门通过改变开度，将进口压力维持在一个恒定的设定值。

工作过程：

阀前压力（P1）通过导压管被引入执行机构的膜片上方。

当上游来气量增加或下游堵塞导致P1升高时，膜片上方的压力增加，推动膜片向下运动。

膜片带动阀杆阀芯向下运动，开大阀门开度，将更多的介质排放到下游（或泄放至大气/低压系统），从而使P1下降到设定值。

当P1降低时，膜片上方的压力减小，调节弹簧的力推动膜片向上运动。

阀芯向上运动，关小阀门开度，减少排放量，从而使P1回升到设定值。

简单记忆：力来自于进口，动作是为了稳定进口。进口压力高就开大泄压，进口压力低就关小保压。

阀前压力控制阀的调试区别

如果是阀前压力控制阀，调试步骤类似，但关注点不同：

导压管接在进口端。

调节弹簧时，观察的是阀前压力表。

调试时，通过改变上游的进气量（而非下游的用气量）来测试阀门的响应。当阀前压力超过设定值时，阀门应打开进行泄压。

最后强烈建议：对于复杂工况或昂贵的进口阀门，如果条件允许，最好由供应商或专业的技术人员进行现场调试指导，以确保最佳性能和使用寿命。
